Пневмоциліндр ЦПВ-200

Характеристики:

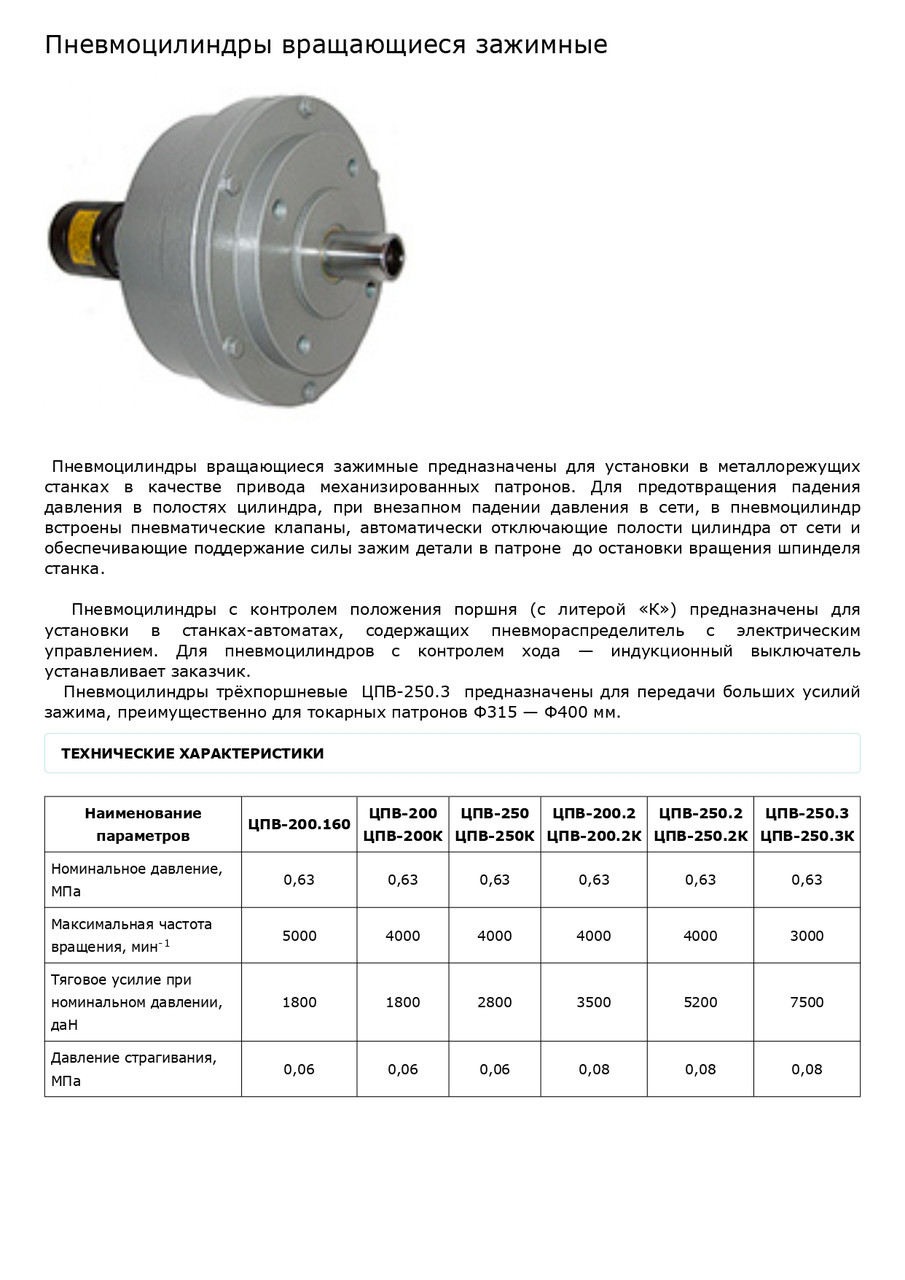

ЦПВ-200 Пневмоциліндр обертання використовується в металорізальних верстатах як привід механізованих патронів.

Стисле повітря подається до циліндру (1) через нерухомий колектор (6) по каналах А і Б, а також розподільний пристрій (3).

Якщо різко відключається подача стисненого повітря, зворотні клапани виконують функцію замикання для виходу повітря з порожнин і запобігають падінню тиску в циліндрі.

Купити пневомціліндр обертовий Ви можете з доставкою в мінімальні терміни.

                                     Принцип дії пневмоциліндрів

Для затиску деталей, що обертаються широко використовуються обертові пневматичні циліндри (дивись малюнок).

     Стиснене повітря підводиться до обертового циліндру 1 через нерухомий колектор 6 по каналах А чи Б і розподільний пристрій 3, жорстко поєднаний з циліндром. Усередині розподільного пристрою 3 знаходиться пневматичний замок, що складається з поршня 5 і зворотних кулькових клапанів 4 і 7 з пружинами. Якщо подати робоче середовище, наприклад, в канал А, то воно відкриває зворотний клапан 7 і зміщує поршень 5, який своїм штоком відкриває зворотний клапан 4. Стисле повітря проходить через клапан 7 і надходить в праву порожнину циліндра 1. Відбувається переміщення поршня 2 вліво і витіснення повітря з лівої порожнини через відкритий клапан 4 в канал Б.

     У разі раптового відключення подачі стисненого повітря зворотні клапани замикають вихід повітря з обох порожнин і запобігають несанкціонованому падінню тиску в циліндрі і можливу аварійну ситуацію в роботі обертового пневматичного циліндра.

Розшифровка позначення пневмоцилиндров ЦПВ

         - ХХХ.Х.Х. ХХХ

ЦПВ - циліндр пневматичний обертовий

ХХХ - діаметр поршня

Х - виконання: «2» - двопоршневий; «3» - трипоршневий; без позначення - однопоршневий

Х - наявність контролю ходу поршня: «К» - контроль є; без позначення - без контролю положення поршня

ХХХ - вид кліматичного виконання
