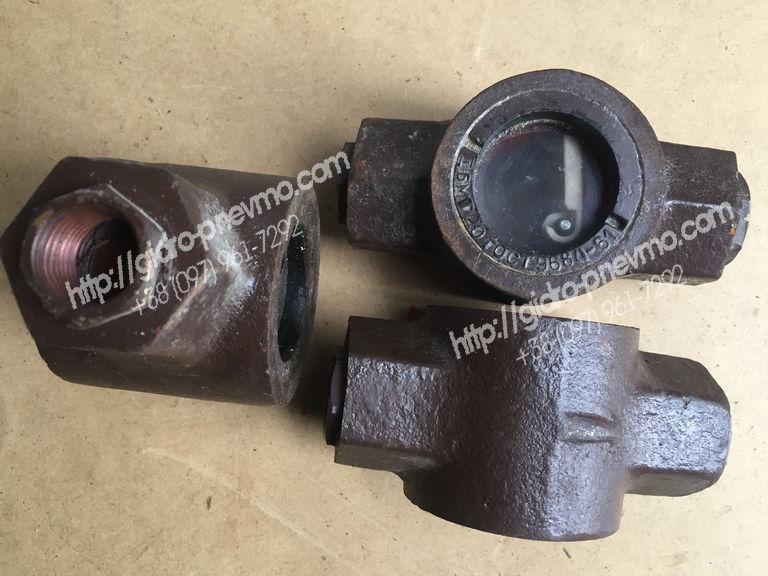

Покажчик потоку УП20
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Тиск, кгс/см |
4 |
|
Різьба |
3/4” |
|
Умовний прохід, мм |
20 |
|
Габаритні розміри, мм |
115х60х60 |
|
Маса, кг |
1,3 |
Покажчики потоку УП-25 застосовуються в централізованих системах змащення металургійного, ковальсько-пресового і іншого устаткування, призначені для візуального спостереження в системах охолодження за потоком рідкого мастильного матеріалу або емульсії з кінематичною в'язкістю від 4 до 400 мм ² / с (сСт) при температурі охолоджуючої середовища і робочої рідини від 5 до 45 ºC.
Покажчики потоку виготовляються з нарізним приєднанням.
Технічні характеристики:
|
Марка указателя потока |
Умовний прохід |
Номінальний тиск |
Ном. витрата робочої рідини |
Приєднувальний розмір |
Габаритні розміри мм |
|
мм |
кгс/см2 |
л/хв |
d, мм |
мм |
|
|
УП-10 |
10 |
0,25 |
10 |
К 3/8" |
90х60х60 |
|
УП-16 |
16 |
0,25 |
16 |
К 1/2" |
90х60х60 |
|
УП-20 |
20 |
0,5 |
25 |
К 3/4" |
115х60х60 |
|
УП-25 |
25 |
0,5 |
40 |
К 1" |
115х60х60 |
|
Умовний прохід, Dy |
Потік робочої рідини |
Ном. перепад тиску МПа |
d, мм |
D, мм |
H, мм |
L, мм |
S, мм |
Маса, кг |
|
|
Ном. |
Мин. |
||||||||
|
10 |
10 |
3,2 |
0,025 |
Rc 3/8 |
60 |
54,0 |
90 |
32-0,34 |
0,80 |
|
16 |
16 |
4,0 |
R/c 1/2 |
||||||
|
20 |
25 |
6,3 |
0,05 |
Rc 3/4 |
65 |
60,5 |
115 |
41-0,34 |
1,30 |
| 25 | 40 | 10,0 | 0,05 | Rc 1 | 65 | 60,5 | 115 | 41-0,34 | 1,30 |
ПРИСТРІЙ І ПРИНЦИП РОБОТИ УП
Покажчики потоку УП складаються з корпусу, скла, притиснутих до корпусу затискними кільцями, осі, лопаті і двох пружин.
Під напором рідини лопать, що сидить на осі і підгорнутим пружинами, відхиляється, що вказує на перебіг рідини в трубопроводі.
За величиною відхилення лопаті можна судити про інтенсивність течії.
З припиненням потоку мастильного матеріалу пружини повертають лопать в початкове положення.
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Стан | Нове |
| Вага | 1.3 |
| Ширина | 6.0 |
| Гарантійний термін | 6 міс |
| Номінальний тиск | 0.4 МПа |
| Висота | 6 мм |
| Довжина: | 11.5 мм |
- Ціна: 3 800 ₴
