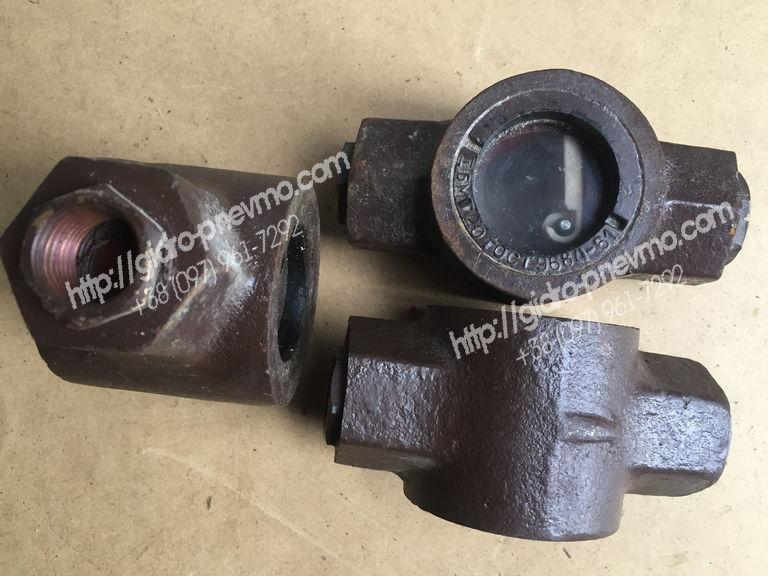

Покажчик потоку УП-50

Характеристики:

Покажчики УП-50 застосовуються в централізованих системах змащення металургійного, ковальсько-пресового і іншого устаткування, призначені для візуального спостереження в системах охолодження за потоком рідкого мастильного матеріалу або емульсії з кінематичною в'язкістю від 4 до 400 мм ² / с (сСт) при температурі охолоджуючої середовища і робочої рідини від 5 до 45 ºC.

Покажчики потоку виготовляються з нарізним та фланцевим приєднанням.

ПРИСТРІЙ І ПРИНЦИП РОБОТИ УП

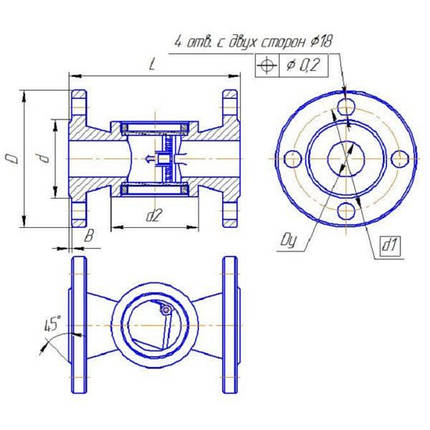

Покажчики потоку УП складаються з корпусу, скла, притиснутих до корпусу затискними кільцями, осі, лопаті і двох пружин.

Під напором рідини лопать, що сидить на осі і підгорнутим пружинами, відхиляється, що вказує на перебіг рідини в трубопроводі. За величиною відхилення лопаті можна судити про інтенсивність течії. З припиненням потоку мастильного матеріалу пружини повертають лопать в початкове положення.
