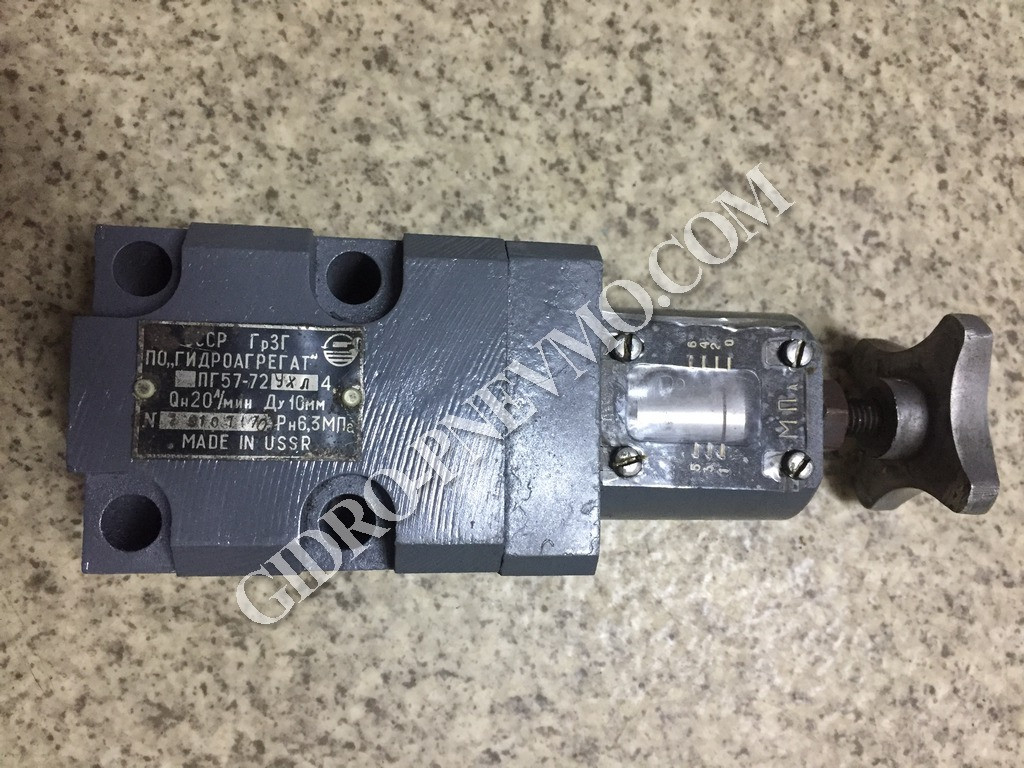

Клапан зусилля затиску ПГ57-72

Клапан зусилля затиску ПГ57-72 застосовується в станочном обладнанні і виготовлений з корпусу, золотника, тарілки, робочої пружини, кульки, гумових ущільнень, гвинта.
Клапан ПГ5772 ТУ2-053-1569-81Е стикового монтажу, підтримує постійний тиск і забезпечує безперебійну роботу обладнання.

Характеристики:

Якщо вам необхідно замовити ПГ57-72 зв'яжіться з нами. Ваше замовлення буде нами перевірене і відправлене в термін.

Клапан (див. малюнок вище) складається з корпусу 1, золотника 2, кришки 4, пружини 10, втулки І, гвинта 7, втулки-сідла 12, кульки 3, маховичка 8, контргайки Р, пробки 18, покажчика 6, шкали 5, ущільнень та кріпильних деталей. Масло підводиться до отвору 16 (лінія Р), отвір 13 з'єднується зі зливною лінією Т, а отвір 15 (лінія А) - з робочою порожниною затискача циліндра. Оскільки отвір 15 каналом 19 пов'язане з торцевими порожнинами 14 і 17, тиск лінії А прагне зрушити золотник вправо, а пружина 10 - вліво. При зміщенні золотника праворуч його робоча кромка дроселює потік рідини від лінії Р до лінії А, завдяки чому тиск у затискному циліндрі знижується в порівнянні з тиском напірної лінії. У процесі роботи золотник автоматично встановлюється в положення, у якому зусилля, створюване тиском лінії А, врівноважується пружиною.

РОЗМИРИ:
