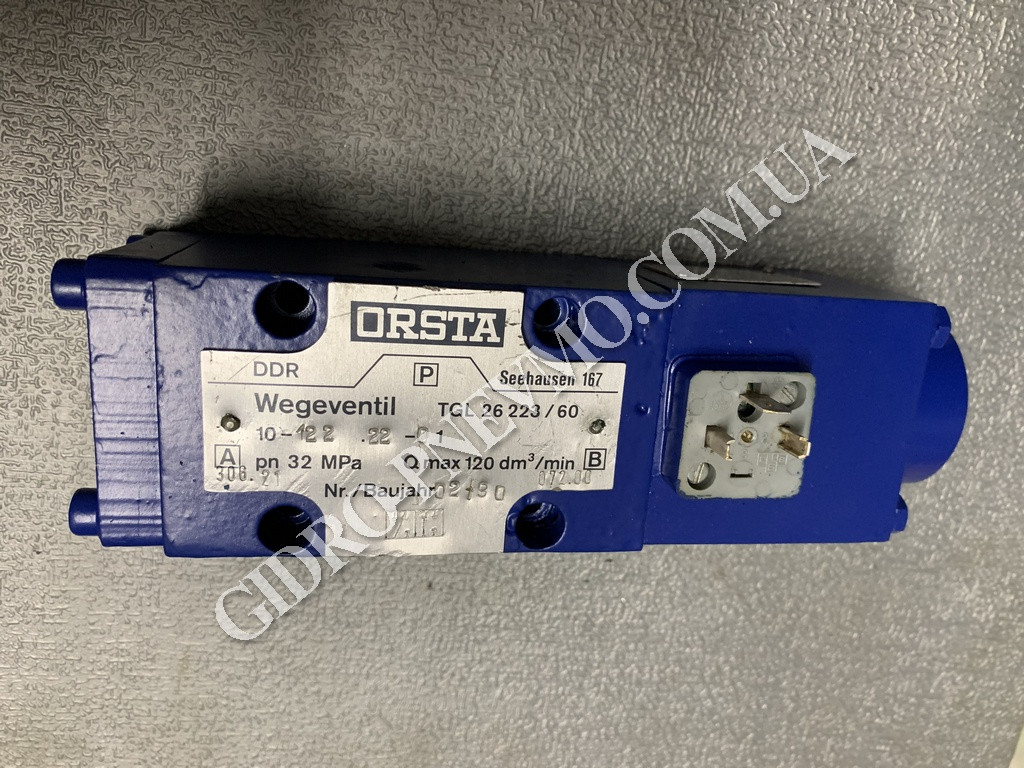

Гідророзподільник ORSTA 10-122.22-01

У нас в наявності тільки ОРИГІНАЛИ, але БУДЬТЕ УВАЖНІ при покупці, є дуже багато китайських та інших ПІДРОБОК!

Характеристики:

ORSTA TGL 26223/60 Гідророзподільник 10-122.22-01  573 схема  з

електрокеруванням TGL 32094 G60-H  24 вольта, одноомагнітний.

TGL 26223/60 ORSTA Гідророзподільник 10-122.22-01 золотниковий з електромагнітним керуванням - застосовується в станочном обладнанні. Виготовлений з корпусу, золотника, зворотних пружин, електромагнітів типу G60 TGL32094

Гідравличний розподільник 10-122.22-01 ORSTA служить для пуску, зупинки і керування напрямком потоку рідини в системах гідравліки верстата.

Гідророзподільник ORSTA 101222201 забезпечить безперебійну роботу обладнання.

На нашому сайті інтернет-магазину Гідропневматика представлені розподільники різних модифікацій.

Якщо вам необхідно замовити ОРСТА зв'яжіться з нами. Ваше замовлення буде нами перевірене і відправлене в термін.

Пристрій і принцип дії

Розподільник складається з корпусу 1 в якому виконані канали для підведення і відведення робочої рідини. Зливні порожнини об'єднані зверху каналом, який глушиться штифтом 3.

У центральному отворі корпусу розташований золотник 2, що встановлюється у вихідну позицію пружиною 8 через шайби 9. До торців корпусу кріпляться електромагніти управління 4 маслонаполненного типу.

У конструкції з одним електромагнітом, електромагніт кріпиться до першого торця, а з іншого боку встановлюється кришка 5.

Ущільнення електромагнітів і кришки здійснюється за допомогою гумових кілець 6.

Електромагніти з кнопкою ручного перемикання дозволяють зробити перемикання золотника при знеструмленому електромагніт.

Монтується гідророзподільник нижньою (стиковою) площиною на панель або приєднувальну плиту 10 і ущільнюється гумовими кільцями круглого перетину.

ПРАЦЮЄ ГІДРОРОЗПОДІЛЬНИК наступним чином

При включенні електромагніта золотник переміщається з вихідного положення (позиції) в крайню, забезпечуючи з'єднання каналів відповідно до гідросхеми.

При відключенні електромагніту золотник повертається у вихідну позицію під дією пружини.
