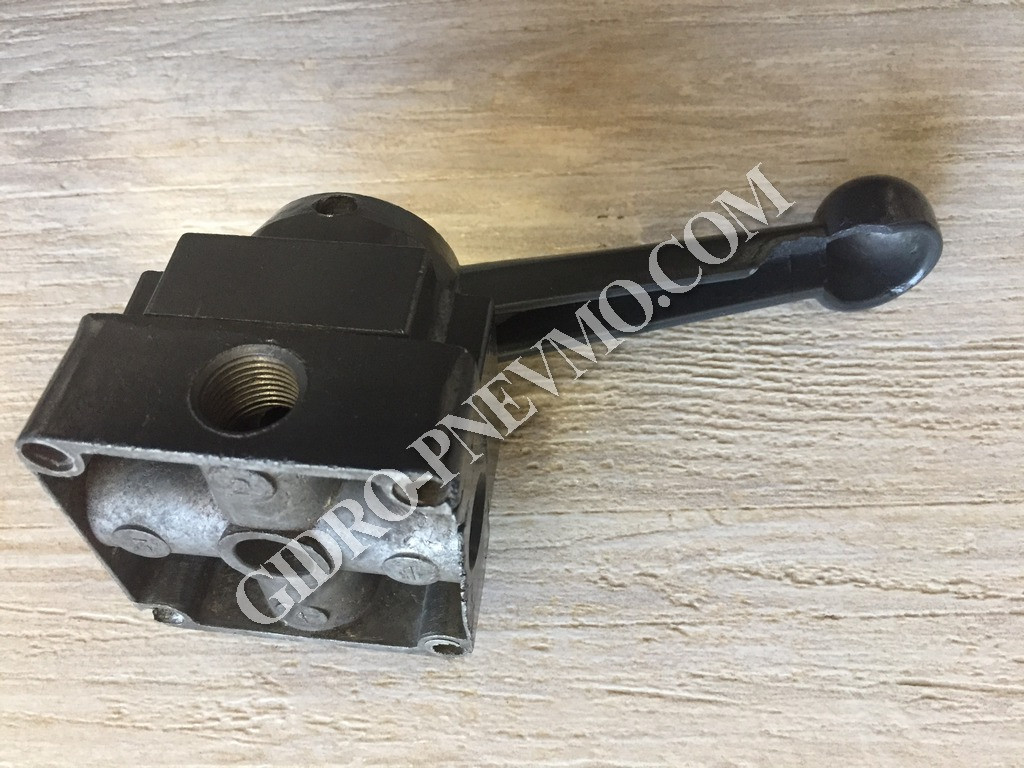

Пневморозподільник АВ71-24А
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.АВ71-24А - чотирьохлинійні трипозиційні з отворами ЗБОКУ!
Пневморозподілювач АВ71-24А застосовується в станочном обладнанні і виготовлений з корпусу, механізму управління, ручки, гумових ущільнювачів. Має аналоги інших виробників, інформацію по ним дивіться нижче.
Пневмокран АВ71-24А служить для керування напрямком потоку повітря в системах пневматики верстата.
Характеристики:
|
Аналог |
16-21 |
|
Приєднання |
К 1/2”, бічне |
|
Умовний прохід, мм |
16 |
|
Пропускна спроможність. куб.м/хв |
3,6 |
|
Номінальний тиск, МПа |
1,0 |
|
Вага, кг |
0,95 |
Пневматичний розподілювач АВ71-24А забезпечить безперебійну роботу обладнання.
На нашому сайті інтернет-магазину представлені розподільники різних модифікацій. Якщо вам необхідно замовити АВ71-24А зв'яжіться з нами. Ваше замовлення буде нами перевірене і відправлене в термін.
За кількістю ліній: пневморозподільники В71-22А, АВ71-22А, В71-23А, АВ71-23А, В71-24А, АВ71-24А - 4-х лінійні трипозиційні, пневморозподільник В71-33А - 6-ти лінійні трьохпозиційні.
За приєднання трубопроводів кранові пневморозподільники випускаються двох виконань:
- моделі В71-22А, В71-23А, В71-24А, В71-33А - з приєднувальними отворами на торці підстави;
- моделі АВ71-22А, АВ71-23А, АВ71-24А - з приєднувальними отворами на бічних сторонах підстави.
Отвори для приєднання трубопроводів пневморозподільника В71, АВ71 маркуються наступними цифрами:
1 - для підведення повітря;
2, 4, 6, 8 - для приєднання до циліндра;
3 - для виходу повітря в атмосферу.
Поради по монтажу:
кожен розподільник В71, АВ71 перед монтажем рекомендується повторно перевірити на міцність під тиском 1,5 МПа;
при монтажі кранові розподільники закріплюються чотирма гвинтами, для цього використовуються чотири монтажних отвори.
Варіанти виконань пневморозподілювачів кранових В71, АВ71
|
Позначення |
Ду, мм |
Kv, м3/ч |
Приєднання |
Ліній / позицій |
Виконання |
|
В71-23А |
10 |
1,6 |
К3/8", нижнє |
4/3 |
У середній позиції порожнини споживача повідомлені з атмосферою |
|
АВ71-23А |
К3/8", бічне |
||||
|
В71-24А |
16 |
3,6 |
К1/2", нижнє |
У середній позиції порожнини споживача повідомлені з атмосферою |
|
|
АВ71-24А |
К1/2", бічне |
||||
|
В71-22А |
6 |
0,9 |
К1/4", нижнє |
У середній позиції порожнини споживача повідомлені з атмосферою |
|
|
АВ71-22А |
К1/4", бічне |
||||
|
В71-33А |
10 |
1,6 |
К3/8", нижнє |
6/3 |
|
Основні технічні характеристики
|
Параметр |
Норми для типорозмірів |
|||
|
В71-22А |
В71-23А |
В71-24А |
В71-33А |
|
|
Умовний прохід, мм |
6 |
10 |
16 |
10 |
|
Номінальний тиск, МПа |
1,0 |
|||
|
Пропускна спроможність, Кv по ГОСТ14691-69, м3/г, не менше |
0,9 |
1,6 |
3,6 |
1,6 |
|
Зусилля перемикання при номінальному тиску, Н (кгс), не більше |
39,2 (4) |
|||
|
Витоку повітря з-під золотника при номінальному тиску, см3/хв, не більше |
350 |
500 |
||
|
Число ліній |
4 |
6 |
||
|
Повний 90% -ний ресурс, циклів, не менше |
4*106 |
|||
|
Вага, кг |
0,33 |
0,85 |
0,95 |
0,9 |
|
Приєднувальні різьблення по ГОСТ6111-52 |
К1/4" |
К3/8" |
К1/2" |
К3/8" |
|
Габаритні розміри, мм |
63х69х97 |
70х71х107 |
86х78х115 |
86х76х112 |
Таблиця відповідності розподільників кранових В71, АВ71
|
Найменування |
Аналог |
Умовний прохід, мм |
Пропускна спроможність, м³/г |
Номінальний тиск, Мпа |
|
08-11 |
В71-22А |
6 |
0,9 |
1,0 |
|
08-21 |
АВ71-22А |
6 |
0,9 |
1,0 |
|
12-11 |
В71-23А |
10 |
1,6 |
1,0 |
|
12-21 |
АВ71-23А |
10 |
1,6 |
1,0 |
|
16-11 |
В71-24А |
16 |
3,6 |
1,0 |
|
16-21 |
АВ71-24А |
16 |
3,6 |
1,0 |
|
В71-33М |
В71-33А |
10 |
1,6 |
1,0 |
|
Модель |
Різьба |
A |
C |
E |
G |
H |
I |
J |
P |
|
В71-23А |
3/8’’ |
88,5 |
56,0 |
13,5 |
104,0 |
6,6 |
74,0 |
62,0 |
140,0 |
|
В71-24А |
3/8’’ |
88,5 |
56,0 |
13,5 |
104,0 |
6,6 |
74,0 |
62,0 |
140,0 |
|
АВ71-23А |
1/2’’ |
88,5 |
56,0 |
13,5 |
104,0 |
6,6 |
74,0 |
62,0 |
140,0 |
|
АВ71-24А |
1/2’’ |
88,5 |
56,0 |
13,5 |
104,0 |
6,6 |
74,0 |
62,0 |
140,0 |
| Основні | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
| Тип з'єднання | Штепсельне |
| Максимальний робочий тиск | 1 МПа |
| Умовний прохід | 16 мм |
| Вага | 0.96 |
| Внутрішня різь | 1/2" |
| Тип | Пневморозподільник |
| Мінімальна пропускна здатність | 3.6 куб.м/год |
| Матеріал вироби | Алюміній |
- Ціна: 2 980 ₴
