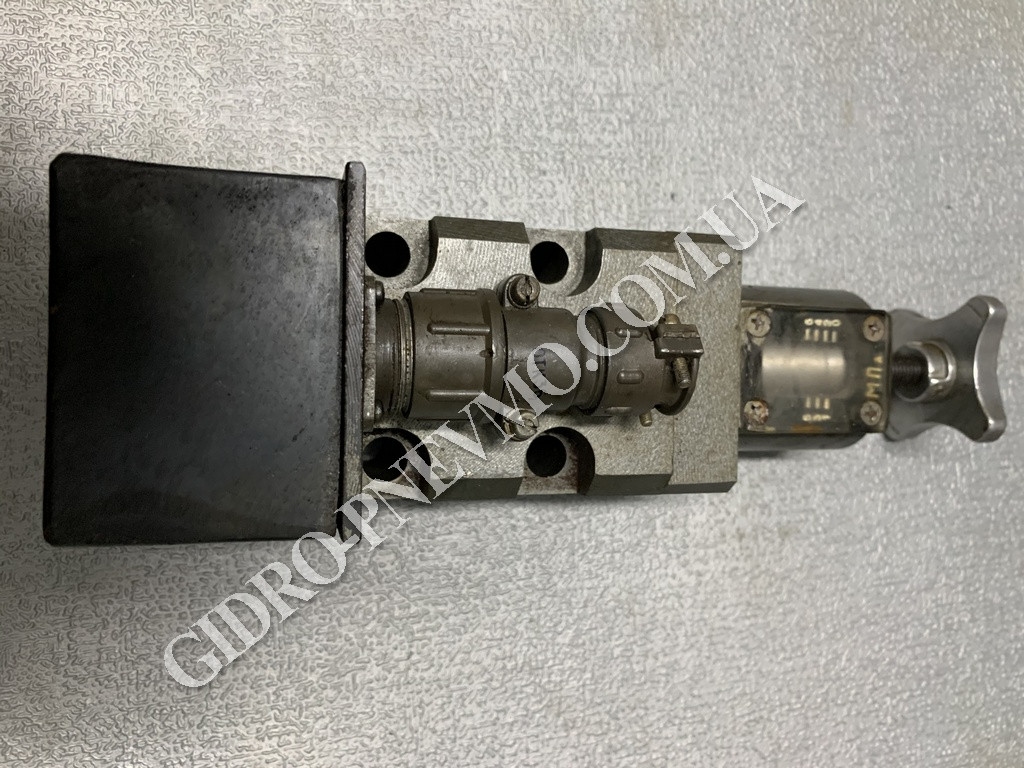

Клапан зусилля затиску ЕПГ57-72

Клапан зусилля затиску ЭПГ57-72 застосовується в станочном обладнанні і виготовлений з корпусу, золотника, тарілки, робочої пружини, кульки, гумових ущільнень, гвинта та електромагніту.
ЕПГ57-72 Клапан ТУ2-053-1569-81Е стикового монтажу, підтримує постійний тиск і забезпечує безперебійну роботу обладнання.

На нашому сайті Гідропневматика представлені клапани різних модифікацій.

Якщо вам необхідно замовити ЭПГ57-72 зв'яжіться з нами.

Ваше замовлення буде нами перевірене і відправлене в термін.

Характеристики:

Клапан (див. малюнок вище) складається з корпусу 1, золотника 2, кришки 4, пружини 10, втулки І, гвинта 7, втулки-сідла 12, кульки 3, маховичка 8, контргайки Р, пробки 18, покажчика 6, шкали 5, ущільнень та кріпильних деталей. Масло підводиться до отвору 16 (лінія Р), отвір 13 з'єднується зі зливною лінією Т, а отвір 15 (лінія А) - з робочою порожниною затискача циліндра. Оскільки отвір 15 каналом 19 пов'язане з торцевими порожнинами 14 і 17, тиск лінії А прагне зрушити золотник вправо, а пружина 10 - вліво. При зміщенні золотника праворуч його робоча кромка дроселює потік рідини від лінії Р до лінії А, завдяки чому тиск у затискному циліндрі знижується в порівнянні з тиском напірної лінії. У процесі роботи золотник автоматично встановлюється в положення, у якому зусилля, створюване тиском лінії А, врівноважується пружиною.

     Після затиску деталі потік олії в циліндр припиняється, проте апарат продовжує підтримувати заданий тиск за рахунок дроселювання потоку олії (~0,8 л/хв), що надходить з лінії Р в лінію Т через дроселі кромки золотника. У клапанах ЭПГ57-72 встановлені кронштейн 26, планка 25, мікровимикач 28, важіль 21, вісь 22, штовхач 29, пружина 31, упор 2 прокладка 23 та штепсельний роз'єм 30; хвостовик золотника ущільнений манжетою 18. При зростанні тиску в циліндрі затиску золотник 2 зміщується вправо і пружина 31 через штовхач 29 повертає важіль 21, що впливає на мікровимикач. При падінні тиску в циліндрі затиску відбувається зворотнє спрацьовування, і системі управління видається аварійний сигнал. Застосування потужної пружини 10 в апараті прямої дії забезпечує високу надійність роботи. Клапан може використовуватися для тих же цілей, що і регулятор тиску типу ПГ57-6. Можливе використання апарату також у режимі запобіжного або редукційного клапанів прямої дії з електроуправлінням (у першому випадку отвір 16 перекривається, а отвір 15 з'єднується з лінією напірної).

РОЗМИРИ:

Клапан (див. малюнок вище) складається з корпусу 1, золотника 2, кришки 4, пружини 10, втулки І, гвинта 7, втулки-сідла 12, кульки 3, маховичка 8, контргайки Р, пробки 18, покажчика 6, шкали 5, ущільнень та кріпильних деталей. Масло підводиться до отвору 16 (лінія Р), отвір 13 з'єднується зі зливною лінією Т, а отвір 15 (лінія А) - з робочою порожниною затискача циліндра. Оскільки отвір 15 каналом 19 пов'язане з торцевими порожнинами 14 і 17, тиск лінії А прагне зрушити золотник вправо, а пружина 10 - вліво. При зміщенні золотника праворуч його робоча кромка дроселює потік рідини від лінії Р до лінії А, завдяки чому тиск у затискному циліндрі знижується в порівнянні з тиском напірної лінії. У процесі роботи золотник автоматично встановлюється в положення, у якому зусилля, створюване тиском лінії А, врівноважується пружиною.

     Після затиску деталі потік олії в циліндр припиняється, проте апарат продовжує підтримувати заданий тиск за рахунок дроселювання потоку олії (~0,8 л/хв), що надходить з лінії Р в лінію Т через дроселі кромки золотника. У клапанах ЭПГ57-72 встановлені кронштейн 26, планка 25, мікровимикач 28, важіль 21, вісь 22, штовхач 29, пружина 31, упор 2 прокладка 23 та штепсельний роз'єм 30; хвостовик золотника ущільнений манжетою 18. При зростанні тиску в циліндрі затиску золотник 2 зміщується вправо і пружина 31 через штовхач 29 повертає важіль 21, що впливає на мікровимикач. При падінні тиску в циліндрі затиску відбувається зворотнє спрацьовування, і системі управління видається аварійний сигнал. Застосування потужної пружини 10 в апараті прямої дії забезпечує високу надійність роботи. Клапан може використовуватися для тих же цілей, що і регулятор тиску типу ПГ57-6. Можливе використання апарату також у режимі запобіжного або редукційного клапанів прямої дії з електроуправлінням (у першому випадку отвір 16 перекривається, а отвір 15 з'єднується з лінією напірної).

РОЗМИРИ:
