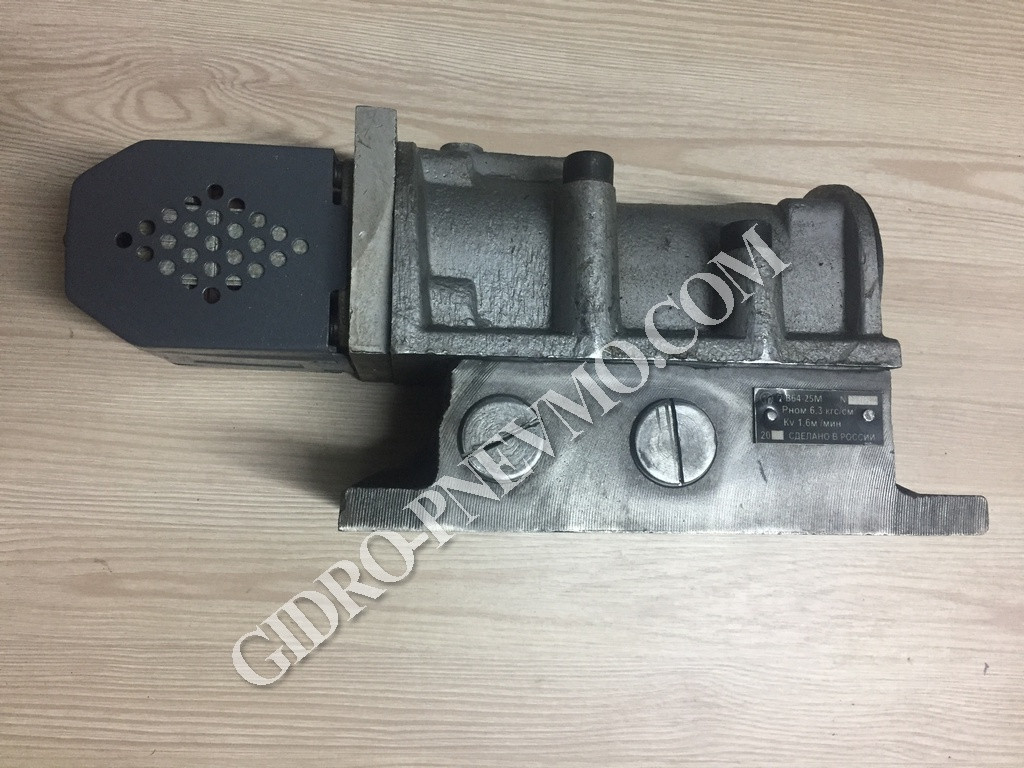

Пневморозподільник В64-25М

Пневматичний розподілювач В6425М служить для керування напрямком потоку повітря в системах пневматики верстата і забезпечить безперебійну роботу обладнання.

Пневморозподільник В64-25М застосовується в станковому обладнанні та виготовлений із корпусу-плити, золотника, гумових ущільнень, електромагнітних типів МТ5202 або МТ6202.

Якщо вам необхідно замовити В64-25М зв'яжіться з нами.

Ваше замовлення буде нами перевірене і відправлене в термін.

Пневораспределітелі В64 розрізняють:

а). за способом управління

1-М - двухмагнітное

2-М - одномагнітное

б). за способом монтажу

БВ, В64-1М (2М) - різьбове-трубне приєднання

ПВ64-1М (2М) - прітичное-стикове приєднання

в). по умовному проходу

3М - 10мм
4М- 16мм
5М- 20мм

Зараз пневморозподілювачів даного типу НЕ ВІПУСКАЮТЬСЯ

Пристрій і принцип роботи пневморозподілювачів
       На малюнку видно пристрій і принцип роботи пневморозподілювачів В63-.М, БВ64-.М, В64-.М, ПВ64-2.М. Електромагніт 1 зображений у вимкненому положенні, порожнину б з'єднується з атмосферою. Внаслідок наявності результуючої сили, спрямованої вправо, диференційний поршень 2 з золотником 3 займає праве крайнє положення і з'єднує отвори: С1 з П, а С2 з А. При включенні електромагніта 1 його якір втягується, відкриває клапан 4, повідомляє порожнину 6 з тиском і відсікає вихід в атмосферу. Змінюється напрямок результуючої сили, що діє на поршень, який разом з золотником 3 переміститься вліво і з'єднає отвори: С1 з А, а С2 з П.
