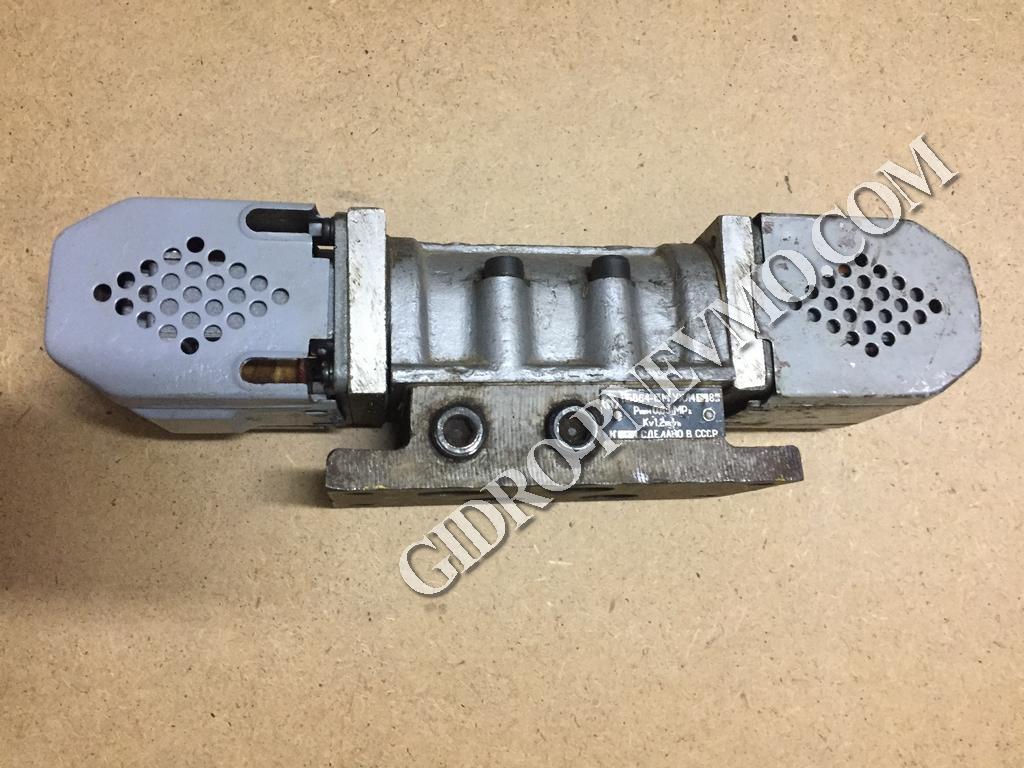

Пневморозподільник ПБВ64-13М

Характеристики:

Пневморозподілювач ПБВ64-13М застосовується в станочном обладнанні і виготовлений з корпусу-плити, золотника, гумових ущільнень, електромагнітів типу МТ5202 або МТ6202.

Інформацію по електромагнітам дивіться в розділі Електрообладнання - Електромагніти.

Є у продажу електромагніти різні вольтажі!

Має аналоги інших виробників, інформацію по ним дивіться нижче.

Пневморозподілювач ПБВ6413М служить для керування напрямком потоку повітря в системах пневматики верстата і забезпечить безперебійну роботу обладнання. На нашому сайті інтернет-магазину Гідропневматика представлені розподільники різних модифікацій. Якщо вам необхідно замовити ПБВ64-13М зв'яжіться з нами. Ваше замовлення буде нами перевірене і відправлене в термін.

Пневораспределітелі В64 розрізняють:

а). за способом управління

1-М - двухмагнітное

2-М - одномагнітное

б). за способом монтажу

БВ, В64-1М (2М) - різьбове-трубне приєднання

ПВ64-1М (2М) - прітичное-стикове приєднання

в). по умовному проходу

3М - 10мм
4М- 16мм
5М- 20мм

В даний час пневмораспределители даного типу НЕ ВИПУСКАЮТЬСЯ і замінюються пневморозподільника В64 -... А-03, В64 -... А-05, В63 -... А (аналоги дивіться в таблиці нижче).

Пристрій і принцип роботи пневморозподілювачів
       На малюнку видно пристрій і принцип роботи пневморозподілювачів В63-.М, БВ64-.М, В64-.М, ПВ64-2.М. Електромагніт 1 зображений у вимкненому положенні, порожнину б з'єднується з атмосферою. Внаслідок наявності результуючої сили, спрямованої вправо, диференційний поршень 2 з золотником 3 займає праве крайнє положення і з'єднує отвори: С1 з П, а С2 з А. При включенні електромагніта 1 його якір втягується, відкриває клапан 4, повідомляє порожнину 6 з тиском і відсікає вихід в атмосферу. Змінюється напрямок результуючої сили, що діє на поршень, який разом з золотником 3 переміститься вліво і з'єднає отвори: С1 з А, а С2 з П.

Таблиця підбору аналогів для знятих з виробництва пневморозподілювачів
