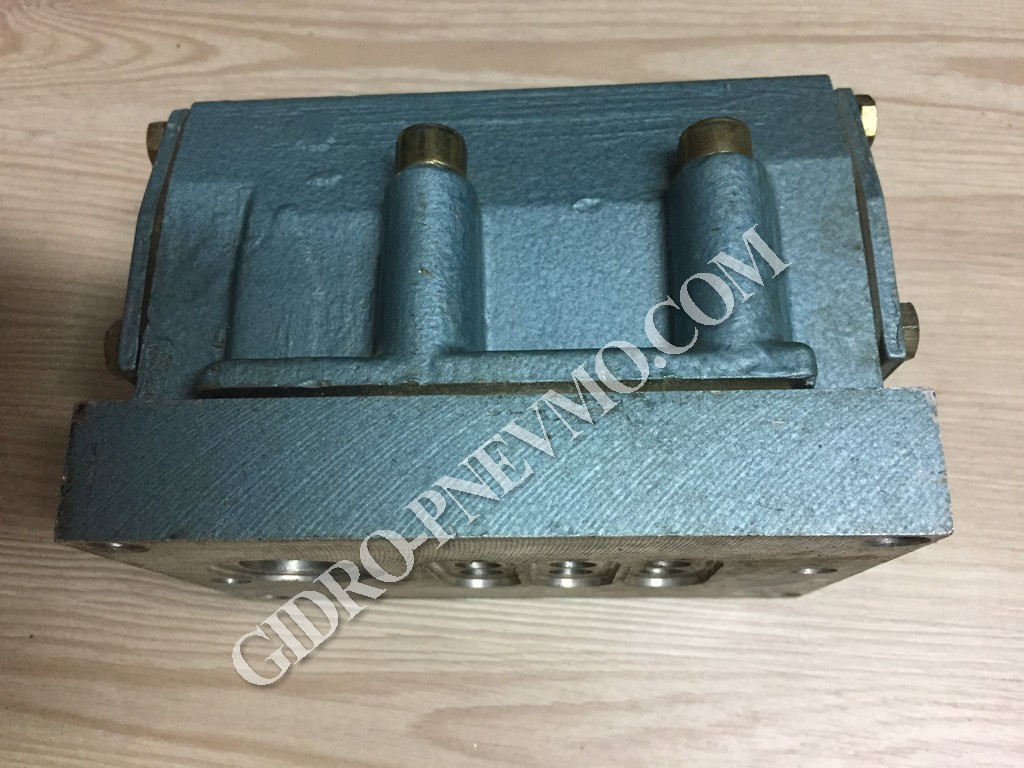

Пневморозподільник В63-24А-01

Характеристики:

Пневморозподільник В63-24А-01 застосовується в станочном обладнанні і виготовлений з корпусу, золотника, пружини, бічних кришок, гумових ущільнень.

Пневморозподілювач служить для керування напрямком потоку повітря в системах пневматики верстата.

Пневморозподілювач В63-24А-01 забезпечить безперебійну роботу обладнання.

На нашому сайті інтернет-магазину  представлені розподільники різних модифікацій.

Якщо вам необхідно замовити Пневматичний розподільник В63-24А-01 зв'яжіться з нами.

Ваше замовлення буде нами перевірене і відправлене в термін.

Пневораспределітелі В63 розрізняють:

а). за способом управління

двостороннє
одностороннє управлінням з пружинним або пневматичним поверненням

б). за способом монтажу

В63-2А (-3А) -01 - прітичное-стикове приєднання

В63-2А (-3А) - різьбове-трубне приєднання

в). по умовному проходу

10мм
16мм
20мм

Як розподільний орган використовується плоский притертий золотник, пов'язаний з поршнем, розташованим в корпусі. Золотник притиснутий до основи, в якому виконані канали: (2) і (4) - вихідні, (3) - атмосферне, (1) - харчування, (12) і (14) - управління з різьбовими отворами для приєднання зовнішніх пневмоліній.

Для зниження рівня шуму при скиданні стисненого повітря в атмосферу рекомендується встановити в канал (3) пневмоглушітель.

Цифри, укладені в дужках, відповідають маркуванню отворів на виробі і нумерації каналів на умовному графічному позначенні.

У пневморозподільника з одностороннім пневматичним управлінням золотник переміщається з вихідного положення в інше при подачі тиску управління в канал (14). При знятті тиску управління, золотник повертається у вихідне положення.

У розподільниках виконання:

- В63-25А, В63-25А-01 - повернення та утримання золотника в початковому положенні здійснюється зусиллям від тиску в порожнині управління, яка з'єднана з каналом харчування (1) розподільника;

- В63-33А, В63-34А, В63-34А-01 - повернення та утримання золотника в початковому положенні здійснюється пружиною.

Пневмораспределители з нарізним приєднанням пневмоліній кріпляться двома гвинтами.

Пневмораспределители стикового виконання для приєднання до пневмосистеме встановлюють за допомогою чотирьох гвинтів на спеціальну плиту з виконаними в ній робочими каналами. Ущільнення робочих каналів забезпечується гумовими кільцями, які встановлені в Цековки підстави розподільника.
