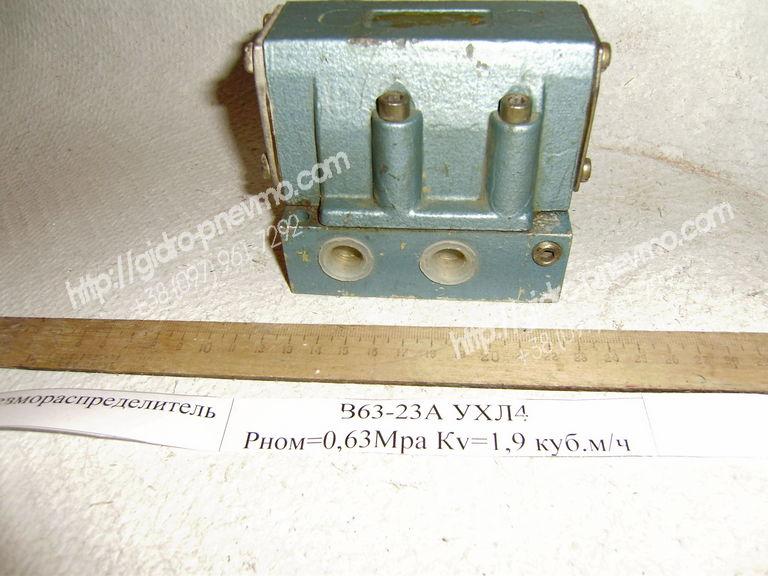

Пневморозподільник В63-23А, фото 1

Пневморозподільник В63-23А

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Характеристики:

Приєднання

  різьбове

Спосіб управління

  одностороннє управління і пневматичне повернення

Умовний прохід, мм

  10

Номінальний тиск, МПа

  0,63

Пропускна спроможність, куб.м/г

  1,9

Максимальное число срабатываний в минуту

  250

іезьбове приєднання

  К 3/8”

Вага, кг

  1,4



Пневморозподілювач В63-23А застосовується в станочном обладнанні і виготовлений з корпусу, золотника, пружини, бічних кришок, гумових ущільнень.

Пневморозподільник В6323А служить для керування напрямком потоку повітря в системах пневматики верстата.

Пневморозподілювач В6323А забезпечить безперебійну роботу обладнання.

На нашому сайті інтернет-магазину представлені розподільники різних модифікацій. Якщо вам необхідно замовити Пневматичний розподільник В63-23А зв'яжіться з нами. Ваше замовлення буде нами перевірене і відправлене в термін.

Пневораспределітелі В63 розрізняють:

а). за способом управління

двостороннє
одностороннє управлінням з пружинним або пневматичним поверненням

б). за способом монтажу

В63-2А (-3А) -01 - прітичное-стикове приєднання

В63-2А (-3А) - різьбове-трубне приєднання

в). по умовному проходу

10мм
16мм
20мм










Як розподільний орган використовується плоский притертий золотник, пов'язаний з поршнем, розташованим в корпусі. Золотник притиснутий до основи, в якому виконані канали: (2) і (4) - вихідні, (3) - атмосферне, (1) - харчування, (12) і (14) - управління з різьбовими отворами для приєднання зовнішніх пневмоліній.

Для зниження рівня шуму при скиданні стисненого повітря в атмосферу рекомендується встановити в канал (3) пневмоглушітель.

Цифри, укладені в дужках, відповідають маркуванню отворів на виробі і нумерації каналів на умовному графічному позначенні.

У пневморозподільника з одностороннім пневматичним управлінням золотник переміщається з вихідного положення в інше при подачі тиску управління в канал (14). При знятті тиску управління, золотник повертається у вихідне положення.

У розподільниках виконання:

- В63-25А, В63-25А-01 - повернення та утримання золотника в початковому положенні здійснюється зусиллям від тиску в порожнині управління, яка з'єднана з каналом харчування (1) розподільника;

- В63-33А, В63-34А, В63-34А-01 - повернення та утримання золотника в початковому положенні здійснюється пружиною.

Пневмораспределители з нарізним приєднанням пневмоліній кріпляться двома гвинтами.

Пневмораспределители стикового виконання для приєднання до пневмосистеме встановлюють за допомогою чотирьох гвинтів на спеціальну плиту з виконаними в ній робочими каналами. Ущільнення робочих каналів забезпечується гумовими кільцями, які встановлені в Цековки підстави розподільника.











Основні
ВиробникВсесвіт
Країна виробникУкраїна
Користувальницькі характеристики
Гарантійний термін9 міс
  • Ціна: 3 500 ₴
