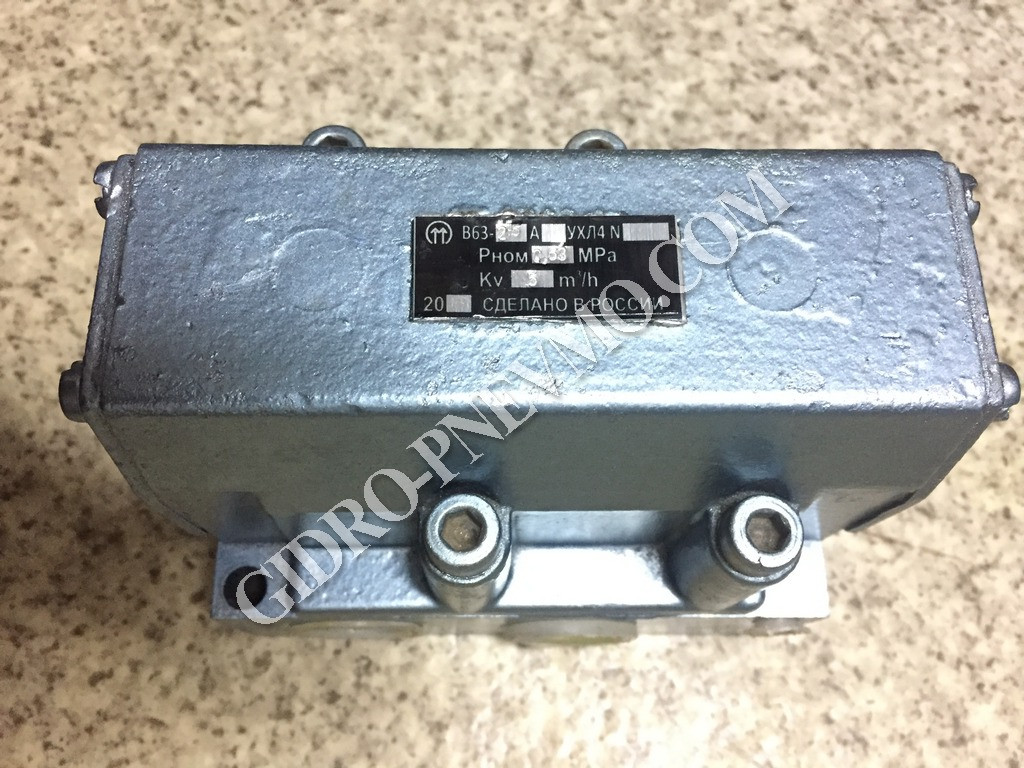

Пневморозподільник В63-15А

Характеристики:

Пневморозподільник В63-15А застосовується в станочном обладнанні і виготовлений з корпусу, золотника, пружини, бічних кришок, гумових ущільнень.

Пневморозподілювач служить для керування напрямком потоку повітря в системах пневматики верстата.

Аналог В63-15М

Вам треба буде замовити Пневматичний розподільник В63-15А на сайті.

Ваше замовлення буде нами перевірене і відправлене в термін.

Пневораспределітелі В63 розрізняють:

а). за способом управління

двостороннє
одностороннє управлінням з пружинним або пневматичним поверненням

б). за способом монтажу

В63-1А (2А, -3А) -01 - прітичное-стикове приєднання

В63-1А (2А, -3А) - різьбове-трубне приєднання

в). по умовному проходу

10мм
16мм
20мм

Пневморозподілювач В63-15А можна придбати в нашому інтернет-магазині Гідропневматика.

Як розподільний орган використовується плоский притертий золотник, пов'язаний з поршнем, розташованим в корпусі.

Золотник притиснутий до основи, в якому виконані канали: (2) і (4) - вихідні, (3) - атмосферне, (1) - харчування, (12) і (14) - управління з різьбовими отворами для приєднання зовнішніх пневмоліній.

Для зниження рівня шуму при скиданні стисненого повітря в атмосферу рекомендується встановити в канал (3) пневмоглушітель.

Цифри, укладені в дужках, відповідають маркуванню отворів на виробі і нумерації каналів на умовному графічному позначенні.

У пневморозподільника з двостороннім пневматичним управлінням золотник переміщається з одного крайнього положення в інше при подачі тиску управління по черзі під торці поршня через канал (12) або (14). При знятті тиску управління, золотник зберігає своє становище і запам'ятовує останню команду тільки при горизонтальному розташуванні.

При подачі тиску управління в канал (12) канал харчування (1) сполучається з вихідним каналом (2), а вихідний канал (4) відтятий від каналу харчування і повідомляється з атмосферним каналом (3).

При подачі керуючого тиску в канал (14) поршень переміщується в інше крайнє положення. При цьому канал харчування (1) сполучається з вихідним каналом (4), а вихідний канал (2) - з атмосферним (3).

Розподільники з нарізним приєднанням пневмоліній кріпляться двома гвинтами.

Розподільники з стикових приєднанням пневмоліній кріпляться за допомогою чотирьох гвинтів на спеціальну плиту з виконаними в ній робочими каналами. Ущільнення робочих каналів забезпечується гумовими кільцями.
