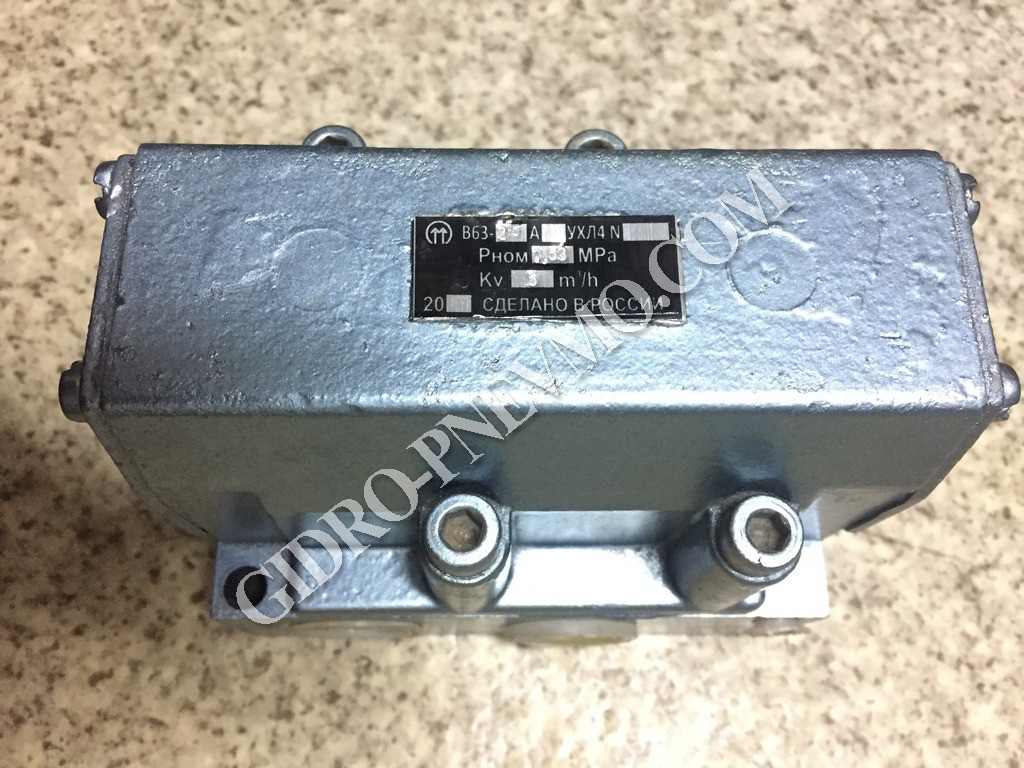

Пневморозподільник В63-13А
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
Приєднання |
різьбове |
Спосіб управління |
двосторонній |
Умовний прохід, мм |
10 |
Номінальний тиск, МПа |
0,63 |
Пропускна спроможність, куб.м/г |
1,9 |
Максимальне число спрацьовувань в хвилину |
250 |
Різьбове приєднання |
К 3/8” |
Вага, кг |
1,45 |
Пневморозподільник В63-13А застосовується в станочном обладнанні і виготовлений з корпусу, золотника, пружини, бічних кришок, гумових ущільнень.
Пневморозподілювач служить для керування напрямком потоку повітря в системах пневматики верстата.
Аналог В63-13М
Пневморозподілювач В63-13А забезпечить безперебійну роботу обладнання.
Пневораспределітелі В63 розрізняють:
а). за способом управління
двостороннє
одностороннє управлінням з пружинним або пневматичним поверненням
б). за способом монтажу
В63-1А (2А, -3А) -01 - прітичное-стикове приєднання
В63-1А (2А, -3А) - різьбове-трубне приєднання
в). по умовному проходу
10мм
16мм
20мм
Пневморозподілювач В63-13А можна придбати в нашому інтернет-магазині Гідропневматика.
Як розподільний орган використовується плоский притертий золотник, пов'язаний з поршнем, розташованим в корпусі.
Золотник притиснутий до основи, в якому виконані канали: (2) і (4) - вихідні, (3) - атмосферне, (1) - харчування, (12) і (14) - управління з різьбовими отворами для приєднання зовнішніх пневмоліній.
Для зниження рівня шуму при скиданні стисненого повітря в атмосферу рекомендується встановити в канал (3) пневмоглушітель.
Цифри, укладені в дужках, відповідають маркуванню отворів на виробі і нумерації каналів на умовному графічному позначенні.
У пневморозподільника з двостороннім пневматичним управлінням золотник переміщається з одного крайнього положення в інше при подачі тиску управління по черзі під торці поршня через канал (12) або (14). При знятті тиску управління, золотник зберігає своє становище і запам'ятовує останню команду тільки при горизонтальному розташуванні.
При подачі тиску управління в канал (12) канал харчування (1) сполучається з вихідним каналом (2), а вихідний канал (4) відтятий від каналу харчування і повідомляється з атмосферним каналом (3).
При подачі керуючого тиску в канал (14) поршень переміщується в інше крайнє положення. При цьому канал харчування (1) сполучається з вихідним каналом (4), а вихідний канал (2) - з атмосферним (3).
Розподільники з нарізним приєднанням пневмоліній кріпляться двома гвинтами.
Розподільники з стикових приєднанням пневмоліній кріпляться за допомогою чотирьох гвинтів на спеціальну плиту з виконаними в ній робочими каналами. Ущільнення робочих каналів забезпечується гумовими кільцями.
Основні | |
---|---|
Виробник | Всесвіт |
Країна виробник | Україна |
Користувальницькі характеристики | |
Гарантійний термін | 9 міс |
- Ціна: 3 580 ₴
