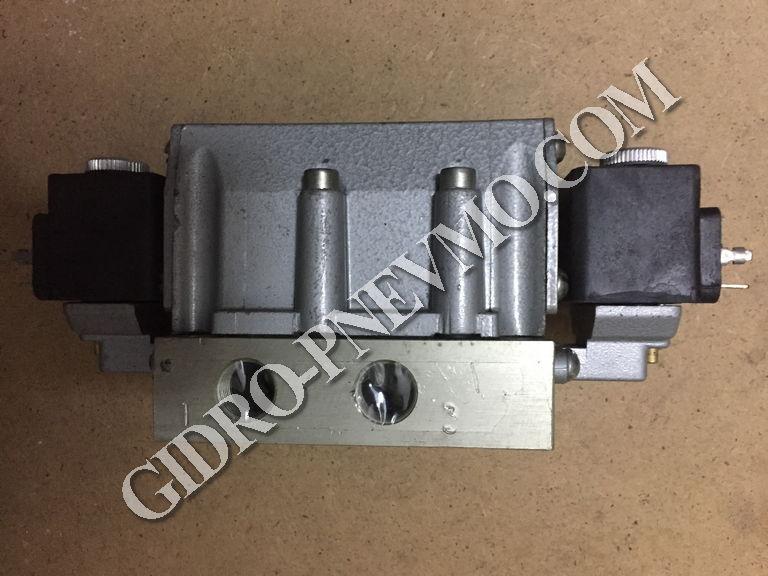

Пневморозподільник 5РМ-232-72-0-1

  Аналог

  В64-13А-03

  Пневмосхема

  232

  Виконання розподільника

 Двохпозиційний з двостороннім електропневмоуправленіем ручним дублюванням

  Условный проход, мм

  10

  Номінальний тиск, МПа

  0,63

Пропускна спроможність, куб.м/г

  2,8

  Електрична напруга, В:

  постійного струму

змінного струму, частотою 50Гц

змінного струму, частотою 60Гц

  12,24,48,110

  24,42,36,110,220

  24,42,36,110,220

  Максимальне число   спрацьовувань, 1/с

  4,16

  Загальна витік повітря з-під   золотника, см³/хв, не більше

  500

  Різьбове приєднання

  К 3/8

  Вага, кг

  1,7

Дані

Типи розподільників

Умовне позначення пневмосхем

Виконання розподільників

5РМ.213

213

Двохпозиційний з одностороннім пневматичним управлінням і пружинним поверненням

5РМ.212

212

Двохпозиційний з двостороннім пневматичним управлінням

5РМ.233

233

Двохпозиційний з одностороннім електропневмоуправленіем ручним дублюванням і пружинним поверненням

5РМ.232

232

Двохпозиційний з двостороннім електропневмоуправленіем ручним дублюванням

Параметр

Норми для типорозмірів 5РМ

5РМ232-72
(В64-13А-03);
5РМ233-72
(В64-33А-03)

5РМ232-73
(В64-14А-03);
5РМ233-73
(В64-34А-03)

5РМ232-83
(В64-14А-05);
5РМ233-83
(В64-34А-05)

Умовний прохід, мм

10

16

16

Номінальний / мінімальний тиск, МПа

0,63 / 0,25

Пропускна спроможність Кv, м3/хв, не менше

1,9

2,8

Час спрацювання при тиску 0,4 МПа, не більше

0,1

Максимальне число спрацьовувань в хв

250

Електрична напруга, В:
- постійного струму
- змінного струму, частотою 50 Гц
- змінного струму, частотою 60Гц

12,24,48,110
24,36,110,220,380
110,220

Номінальна потужність електромагніта, Вт:
- постійного струму
- змінного струму, частотою 50 Гц
- змінного струму, частотою 60Гц

8
10
13

Вага, кг

1,4
