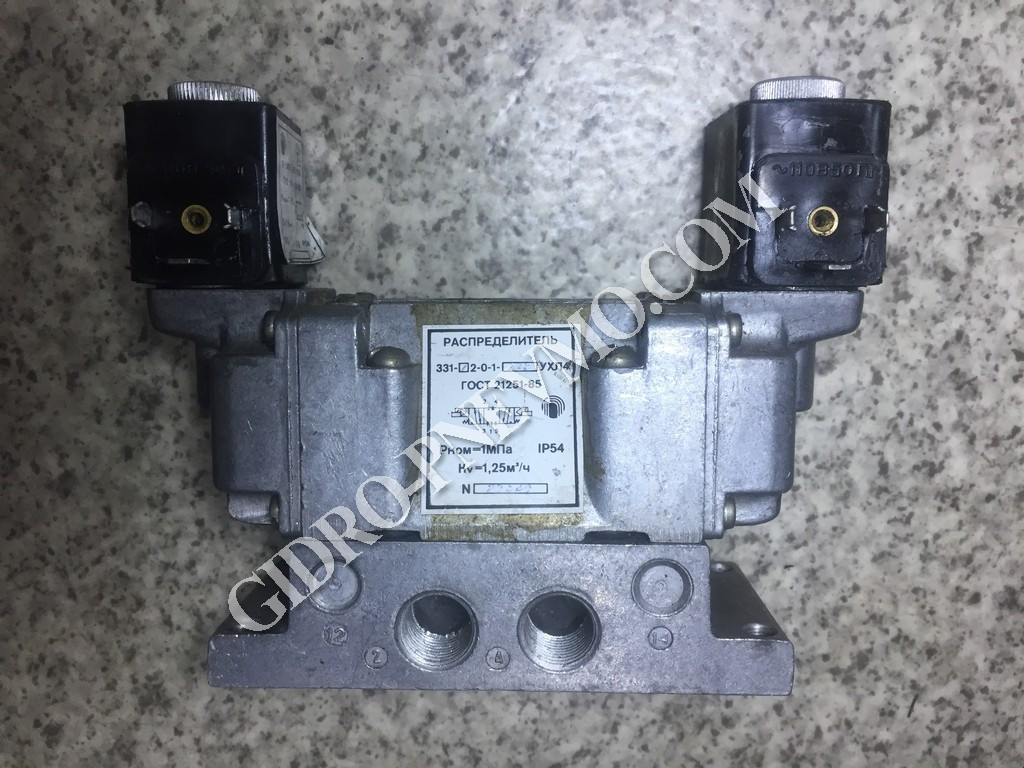

Пневморозподільник 5Р2-331-12-0-1
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Умовний прохід, мм |
10 |
|
Номінальний тиск, МПа |
1 |
|
Пропускна здатність, куб.м/год |
1,65 |
|
Маса, кг |
1,4 |
Пневморозподільники 5Р2-331-12-0-1 п'ятилінійні золотникові з пневматичним і електропневматичним управлінням призначені для зміни напрямку і перекриття потоків стисненого повітря в пневматичних системах, що працюють при тиску стисненого повітря до 1,0 МПа очищення не грубіше 10 класу забрудненості по ГОСТ 17433-80 і містить розпорошене масло в'язкістю 10-35 мм2 / с при температурі 50С з концентрацією з розрахунку 1-2 краплі на 1м3 повітря. Вібростійкість і віброміцність розподільників відповідає 2 ступеням жорсткості по ГОСТ28988-91.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Параметр |
Дані |
|
1. Умовний прохід, мм |
10 |
|
2. Номінальний тиск, МПа |
1.0 |
|
3. Пропускна здатність. До V, м3 / год, не менше: |
|
|
двохпозиційних |
1,65 |
|
трьохпозиційних |
0,85 |
|
4. Електрична напруга, В |
|
|
постійного струму |
12, 24, 48, 110 |
|
змінного струму частотою 50 Гц |
24,36, 1 10 ,220. 380 |
|
змінного струму частотою 60 Гц |
110,220 |
|
5. Номінальна потужність електромагніту не більше: |
|
|
постійного струму, Вт |
7 |
|
змінного струму частотою 50 Гц, В’А |
9 |
|
змінного струму частотою 60 Гц, В-А |
12 |
|
6. Максимальне число спрацьовувань,, с'1 |
4,2 |
|
7. Час спрацьовування, с, не більше: |
|
|
включення |
0,08 |
|
вимикання |
0,13 |
|
8. Загальна витік повітря з порожнин розподільника, см3 / хв, не більше |
80 |
|
9. Середнє напрацювання до відмови, циклів, не менше |
1 • 106 |
|
10. Повний середній ресурс, циклів, не менше |
5 • 106 |
Отвори для приєднання зовнішніх пневмоліній розподільників з монтажною плитою маркуються наступними цифрами:
1 - для підведення повітря;
2 і 4 - для виходу до споживача;
3 і 5 - для виходу в атмосферу;
12 - для підведення тиску управління, при наявності якого з'єднуються лінії 1 і 2, 4 і 5;
14 - для підведення тиску управління, при наявності якого з'єднуються лінії 1 і 4, 2 і 3.
Для розподільників без монтажної плити розмір стикового поверхні - 2 по ДСТУ 2144-93 (ГОСТ 30016.1-93).
При монтажі розподільників схем 331 слід забезпечити горизонтальне положення осі золотника, монтажне розташування розподільників інших схем - будь-яке.
Розподільники під час експлуатації, зберігання, а також при утилізації по завершенню експлуатації відповідають вимогам чинного законодавства з охорони навколишнього середовища.
Пневморозподільник 331-12-
|
D |
d |
|
К 3/8" ГОСТ 6111 -52 |
К 1/8” ГОСТ 6111-52 |
|
М16х1,5 |
M l0x1
|
| Основні | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
- Ціна: 4 900 ₴
