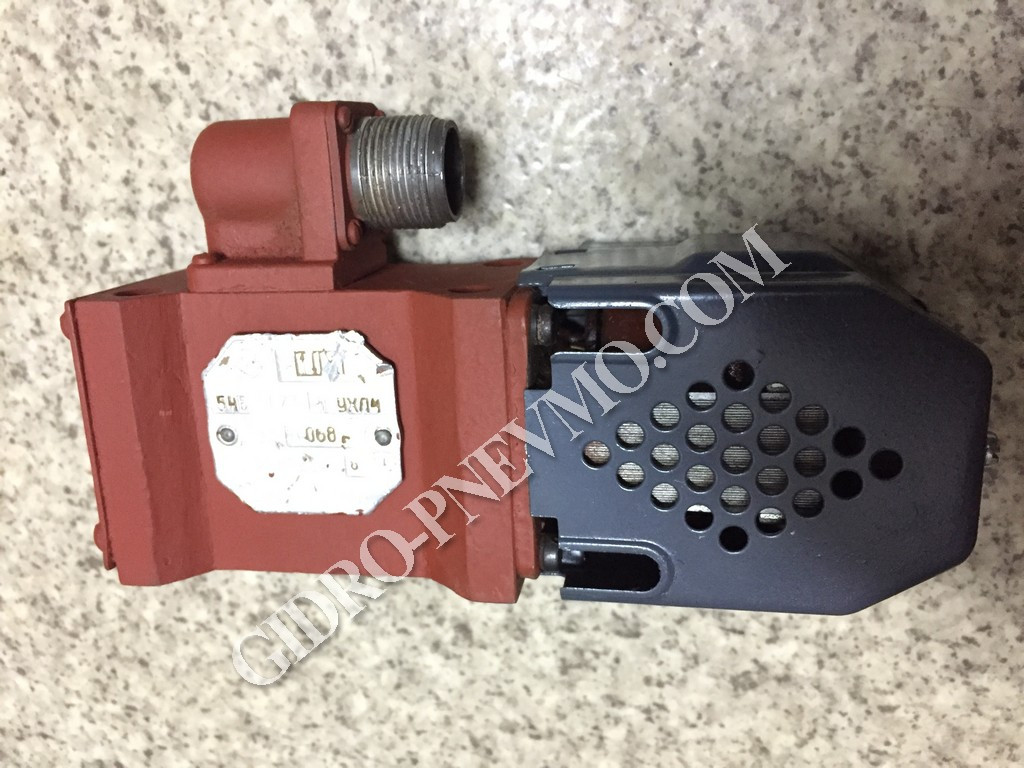

Гідророзподільник 54БПГ73-11

Характеристики:

Гідророзподільник 54БПГ73-11 золотниковий з електромагнітним керуванням Ду=8мм, застосовується в станочном обладнанні. Виготовлений з корпусу, золотника, зворотних пружин, електромагнітів типу МТ5202, ЭУ-520301 і ін.

Гідророзподільник служить для пуску, зупинки і керування напрямком потоку рідини в системах гідравліки верстата.

Гідророзподільник 54БПГ7311 забезпечить безперебійну роботу обладнання.

На нашому сайті інтернет-магазину представлені розподільники різних модифікацій.

                   Умовне позначення гідророзподільників Г і ПГ

Конструкція, габаритні і приєднувальні розміри

Конструкція (а), габаритні і приєднувальні розміри (б) розподільників ПГ73-11

     Гідророзподільники з електричним керуванням ПГ73-11 комплектуються штовхаючими електромагнітами, які впливають на золотник. Так як тягові зусилля електромагнітів обмежені, застосування електрокерування доцільно лише для апаратів з діаметрами умовних проходів до 10 мм. Трьохпозиційний розподільник з електричним керуванням ПГ73-11 (рисунок а) складається з корпусу 9, золотника 8 (діаметром 6 мм), втулок 5, пружин 3, шайб 2, штовхачів 11, чашок 6, гільзи 7, електромагнітів 4 і штепсельного роз'єму 1. переміщення золотника 8 в крайню позицію здійснюється від електромагнітів 4 типу, що штовхає, що впливають на золотник через штовхачі 11. Після відключення електромагніту пружини 3 повертають золотник в середню позицію. Виток масла з торцевих порожнин золотника відводиться в дренажний отвір 10. Двопозиційні розподільники мають фіксацію золотника в крайніх позиціях, що дозволяє відключати електромагніт після спрацьовування розподільника і не тримати його тривалий час під струмом. Двопозиційні розподільники можуть мати виконання Б з одним електромагнітом, при цьому повернення золотника в вихідну (ліву) позицію при відключенні електромагніту проводиться пружиною. При спрацьовуванні розподільників ПГ73-11 з напірної лінією з'єднується відвідний отвір (А або В), розташований ближче до включоного електромагніту.

      Схеми гідророзподільників четирёхлінейних
