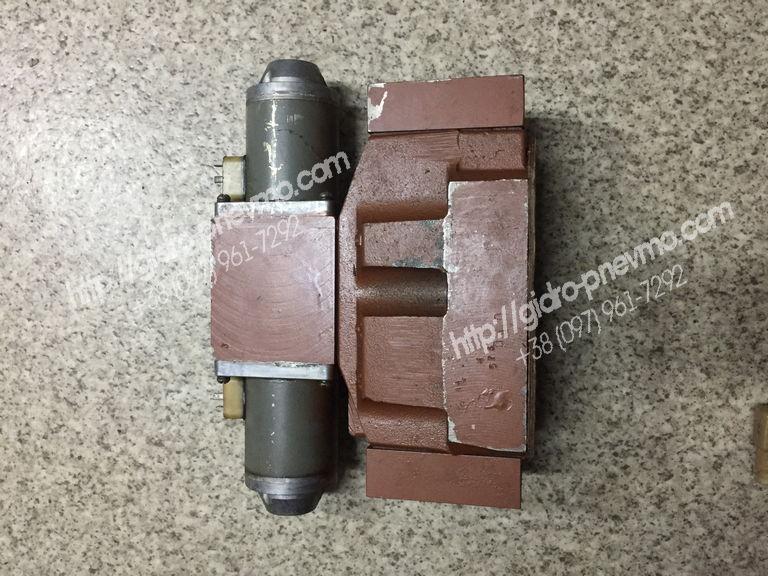

Гідророзподільник 2Р203АЛ1-44
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Тиск, МПа |
20 |
|
Умовний прохід, мм |
20 |
|
Схема повернення золотника |
пружинне повернення |
|
Гідравлічна схема золотників |
44 |
|
Кількість магнітів |
2 |
|
Напруга електромагніту, В |
24, 110, 220 |
|
Подача, л/хв |
160-200 |
|
Вага, кг |
20 |
Гідророзподільник 2Р203АЛ144 застосовується в станочном обладнанні і виготовлений з корпусу, золотника, пілота управління Dy=10 мм гідророзподільника 1РЕ10 або ВЕ10.
Гідророзподільник забезпечить безперебійну роботу обладнання.
На нашому сайті представлені розподільники різних модифікацій.
Якщо вам необхідно замовити 2Р203АЛ1-44 зв'яжіться з нами.
Ваше замовлення буде нами перевірене і відправлене в термін.
Гідророзподільник потрібен для керування напрямком потоку рідини виконавчих механізмів, зміни напрямку, пуску і зупинки потоку робочої рідини в гідравлічних системах.
2Р202 - тиск 20МПа
2Р203 - тиск 32МПа
Структурне позначення гідророзподільників
Технічні характеристики гідророзподільників 2Р202 і 2Р203
| Найменування параметра | Гідророзподільник | ||||||
| 1Р202 | 1P203 и 1Рн203 | 2P202 и 2Р203 | 1P322 | 1P323 и 1Рн323 | 2Р322 | 2P323 | |
|
Умовний прохід, мм |
20 | 20 | 20 | 32 | 32 | 32 | 32 |
|
Тиск на вході, МПа, (кгс / см2) номін. . |
25(250) | 32(320) | 25 (250); 32(320) | 25(250) | 32 (320) | 25 (250) | 32 (320) |
|
Витрата робочої рідини, л / хв |
200 | 200 | 160-200 | 500 | 500 | 330-500 | 330-500 |
|
Маса, кг, не більше |
|||||||
|
- c електрогідравлічним керуванням |
15,9 | 15,9 | 20,4 | 44 | 43 | 47,5 | 47,5 |
|
- з гідравлічним управлінням |
14,8 | 14,8 | 20,4 | 42,4 | 42,4 | 47,5 | 47,5 |
|
- з ручним керуванням |
12,7 | 12,7 | 20,4 | 41 | 41 | 47,5 | 47,5 |
ПРИСТРІЙ Гідророзподільників І ПРИНЦИП РОБОТИ
Так як тягове зусилля електромагніта обмежена, пряме електричне управління застосовують для гідро з діаметром умовного проходу Ду ≤ 10 мм. Для апаратів з великим діаметром умовного проходу застосовують електрогідравлічне управління за допомогою керуючого гідророзподільника (пілота) 4, що змінює тиск в торцевих камерах 6 і 8 основного золотника 2. Повернення золотника в початкове положення забезпечується зусиллям пружин 3 (для двохпозиційних апаратів застосовується одна пружина) або гідравлічно за допомогою спеціальних поршнів. В останньому випадку перестановки зусилля можуть бути істотно вище, що підвищує надійність спрацьовування.
Лінії управління 7 (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стикову площину.
На малюнку додатково позначені: 1 - корпус основного гідророзподільника; 5 - електромагніти; 9 - кнопки ручного перемикання; 10 - золотник пілота. А і В - лінії підключення гідророзподільника.
СХЕМИ РОЗПОДІЛУ ПОТОКА РОБОЧОЇ РІДИНИ
Габаритні і приєднувальні розміри гідророзподільника
| Тип |
L, мм |
L1, мм |
L2, мм |
L3, мм |
L4, мм |
L5, мм |
B, мм |
B1, мм |
H, мм |
H1, мм |
H2, мм |
H3, мм |
dH14, мм |
|
2Р |
260 |
130 |
53,2 |
77 |
130 |
11 |
114 |
92 |
240 |
110 |
45 |
38 |
13 |
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
- Ціна: 10 900 ₴
