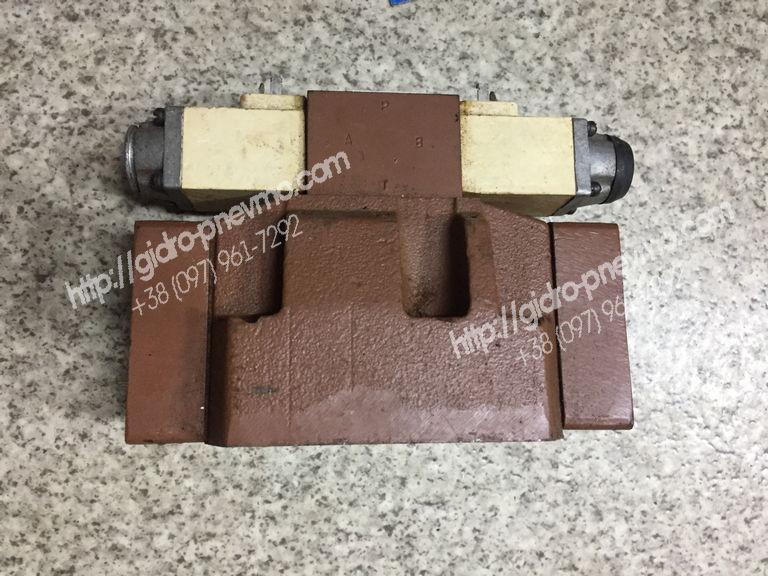

Гідророзподільник ВЕХ16-64

Характеристики:

Гідророзподільник ВЕХ16.64 електрогідравлічний з умовним проходом 16 мм. застосовується в станочном обладнанні і виготовлений з корпусу, золотника, пілота управління Dy=6мм гідророзподільника типу 1РЕ6 або ВЕ6.

Гідророзподільник служить для пуску, зупинки і керування напрямком потоку рідини в системах гідравліки верстата.

Гідророзподільник ВЕХ16-64 забезпечить безперебійну роботу обладнання.

Ваше замовлення буде нами перевірене і відправлене в термін.

Структурне позначення гідророзподільників ВЕХ16, ВММ16, ВХ16

ЯК ПРАВИЛЬНО ВИБРАТИ ПРИСТРІЙ

Схема основного пристрою може не збігатися зі схемою пілотного (керуючого) продукту. Розшифровка найменувань товару:

ВЕХ16.574А ОФ Г24 - агрегат, діаметр умовного проходу якого дорівнює показнику в 16 мм, обладнаний системою управління електрогідравлічного типу, розподільної схемою для робочих потоків 574 А, з контрольним пілотом без повернення пружинного характеру, з функцією фіксації і електромагнітним приводом постійного струму 24 В ;

ВЕХ16.44 В220 - агрегат з діаметром проходу в 16 мм, управлінням електрогідравлічного характеру, розподільної схемою 44, функцією пружинного повернення без додаткової фіксації золотникового елемента. Пристрій приводиться в дію електромагнітним приводом змінного струму 220В.

Інформацію щодо магнітів дивіться в КАТЕГОРІЇ: Електрообладнання - Електромагніти

Будова і робота ВЕХ16 (ДУ=16мм)

Так як тягове зусилля електромагніта обмежене, пряме електричне управління застосовують для гідро з діаметром умовного проходу Ду ≤ 10 мм.

Для апаратів з великим діаметром умовного проходу застосовують електрогідравлічне управління за допомогою керуючого гідророзподільника (пілота) 4, що змінює тиск в торцевих камерах 6 і 8 основного золотника 2. Повернення золотника в початкове положення забезпечується зусиллям пружин 3 (для двохпозиційних апаратів застосовується одна пружина) або гідравлічно за допомогою спеціальних поршнів. В останньому випадку перестановки зусилля можуть бути істотно вище, що підвищує надійність спрацьовування.

Лінії управління 7 (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стикову площину.

На малюнку додатково позначені: 1 - корпус основного гідророзподільника; 5 - електромагніти; 9 - кнопки ручного перемикання; 10 - золотник пілота. А і В - лінії підключення гідророзподільника.

Гідросхема основного гідророзподільника не обов'язково повинна збігатися з гідросхемою керуючого (пілота)

СХЕМИ РОЗПОДІЛУ ПОТОКА ВЕХ-16

ГАБАРИТНІ РОЗМІРИ ВЕХ 16

Приєднувальні розміри гідророзподільників Ду=16мм
