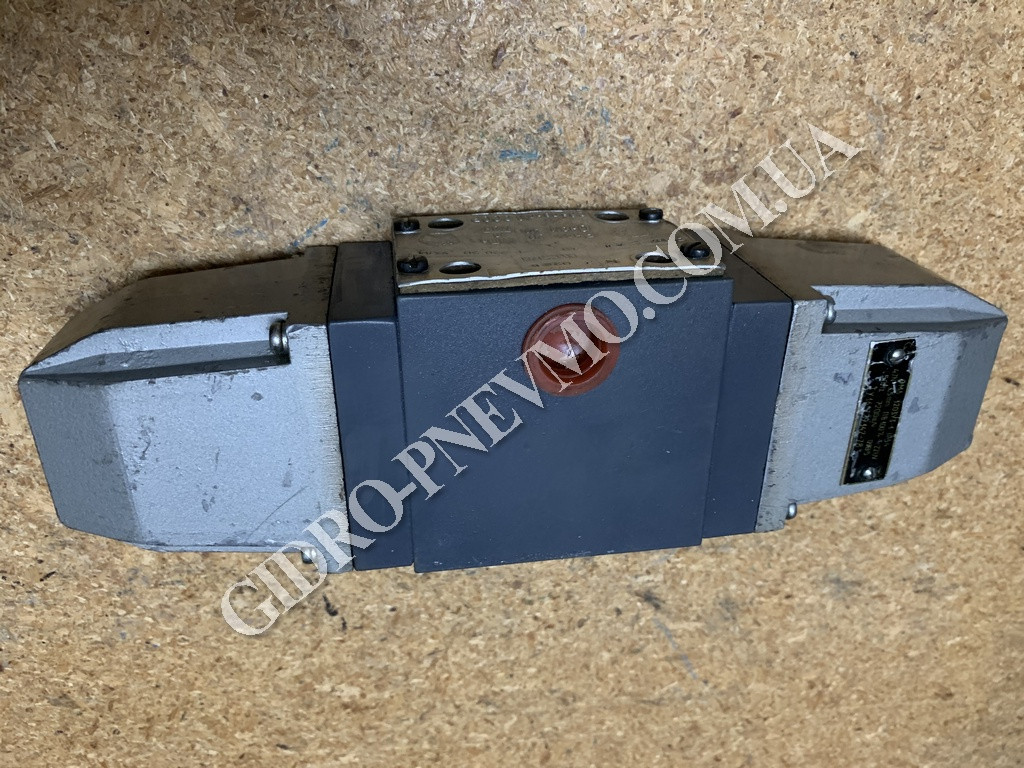

Гідророзподільник Р102АЛ45

Характеристики:

Гідророзподільник Р102-АЛ45 з електромагнітним керуванням - застосовується в станочном обладнанні і виготовлений з корпусу, золотника, робочої пружини, тарілки, ручки.

Гідророзподільник забезпечить безперебійну роботу обладнання.

На нашому сайті представлені розподільники різних модифікацій.

Якщо вам необхідно замовити Р102АЛ45 зв'яжіться з нами. Ваше замовлення буде нами перевірене і відправлене в термін.

Гідророзподільник потрібен для керування напрямком потоку рідини виконавчих механізмів, зміни напрямку, пуску і зупинки потоку робочої рідини в гідравлічних системах.

                                 Структура умовного позначення гідророзподільників

                                Примітки до структури умовної позначки:

1. Гідророзподільники з пневматичним і механічним управлінням виготовляються тільки чотирьохлінійного виконання.

2. Гідророзподільники з механічним управлінням виготовляються тільки з пружинним поверненням золотника.

3.Фіксація золотника в трьох позиціях здійснюється тільки в гідророзподільниках з ручним керуванням.

4. Штепсельні роз'єми застосовуються тільки з герметичними електромагнітами.

5. Схема розподілу потоку 73 використовується тільки в гідророзподільниках з механічним управлінням як осьовий дросель. При цьому відп. А використовується для входу робочої рідини під тиском, відп. Р - для приєднання до інших гідропристроїв, відп. Т - для відводу витоків, відп. В - заглушається в плиті.

6. Гідророзподільники зі схемою розподілу 574А можуть застосовуватися в якості зливного золотника. Для нормального закритого виконання в плиті заглушається отв. А, для нормального відкритого - отв. В, а відп. Т використовується для зливу витоків.

7. Гідророзподільники зі схемами розподілу 64 і 65 комплектуються тільки герметичними електромагнітами.

8. Дросельна і приєднувальна  плити для відводу труб поставляються тільки з Гідророзподільниками чотирьохлінійного виконання.

                                                      Схеми розподілу потоку робочої рідини

                                          Основні технічні дані

                                                                 Маса гідророзподільників

                                      Габаритні розміри гідророзподільників типу Р102

                           Приєднувальні розміри гідророзподільників Р102

     При установці гідророзподільників типу Р102 використовуються наступні гумові кільця ущільнювачів по ГОСТ9833-73 (18829-73)

Короткий опис конструкції

     Базовою деталлю гидророзподільника служить литий чавунний корпус, в якому виконані основні канали: підведення робочої рідини Р, циліндрові відводи А і В, зливні порожнини Т. Для чотирьохлінійного виконання зливні порожнини об'єднані між собою. У центральному отворі корпусу розташований золотник, пов'язаний через штовхач з органами управління, які кріпляться до торців корпусу. У верхній частині корпусу є ніша, яка служить для розміщення висновків від котушок електромагнітів і клемників. Ця ніша закривається кришкою, яка служить одночасно фірмовою табличкою. У гідророзподільників з електромагнітами герметичного виконання висновок проводів здійснюється через штепсельні роз'єми, розташовані на магнітах.
