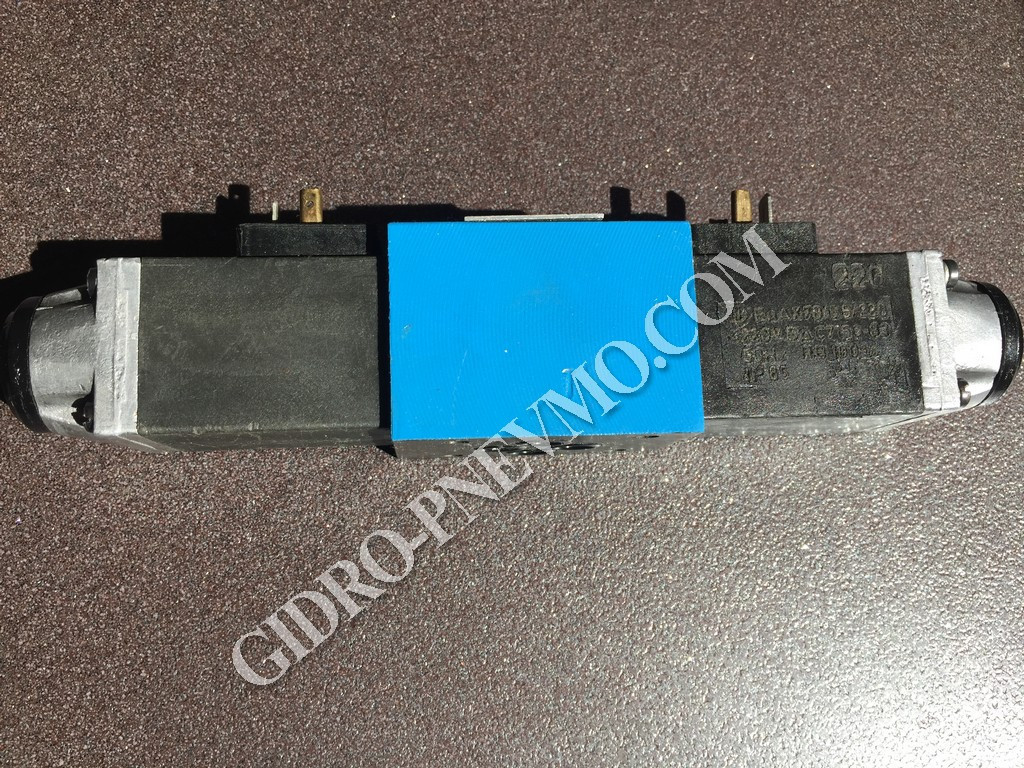

Гідророзподільник РХ06574АОФ

Гідравличний розподільник РХ06574АОФ ХИДРАВЛИКА золотниковий з електромагнітним керуванням - застосовується в станочном обладнанні. Виготовлений з корпусу, золотника, зворотних пружин, електромагнітів типу EmaX-70/ 5,5 і ін.

Гідророзподільник служить для пуску, зупинки і керування напрямком потоку рідини в системах гідравліки верстата.

Гідророзподільник РХ06.574АОФ забезпечить безперебійну роботу обладнання.

Ваше замовлення буде нами перевірене і відправлене в термін.

Установчі розміри:

Пристрій і принцип дії

Розподільник складається з корпусу 1 в якому виконані канали для підведення і відведення робочої рідини. Зливні порожнини об'єднані зверху каналом, який глушиться штифтом 3.

У центральному отворі корпусу розташований золотник 2, що встановлюється у вихідну позицію пружиною 8 через шайби 9. До торців корпусу кріпляться електромагніти управління 4 маслонаполненного типу.

У конструкції з одним електромагнітом, електромагніт кріпиться до першого торця, а з іншого боку встановлюється кришка 5.

Ущільнення електромагнітів і кришки здійснюється за допомогою гумових кілець 6.

Електромагніти з кнопкою ручного перемикання дозволяють зробити перемикання золотника при знеструмленому електромагніт.

Монтується гідророзподільник нижньою (стиковою) площиною на панель або приєднувальну плиту 10 і ущільнюється гумовими кільцями круглого перетину.

ПРАЦЮЄ ГІДРОРОЗПОДІЛЬНИК наступним чином

При включенні електромагніта золотник переміщається з вихідного положення (позиції) в крайню, забезпечуючи з'єднання каналів відповідно до гідросхеми.

При відключенні електромагніту золотник повертається у вихідну позицію під дією пружини.
