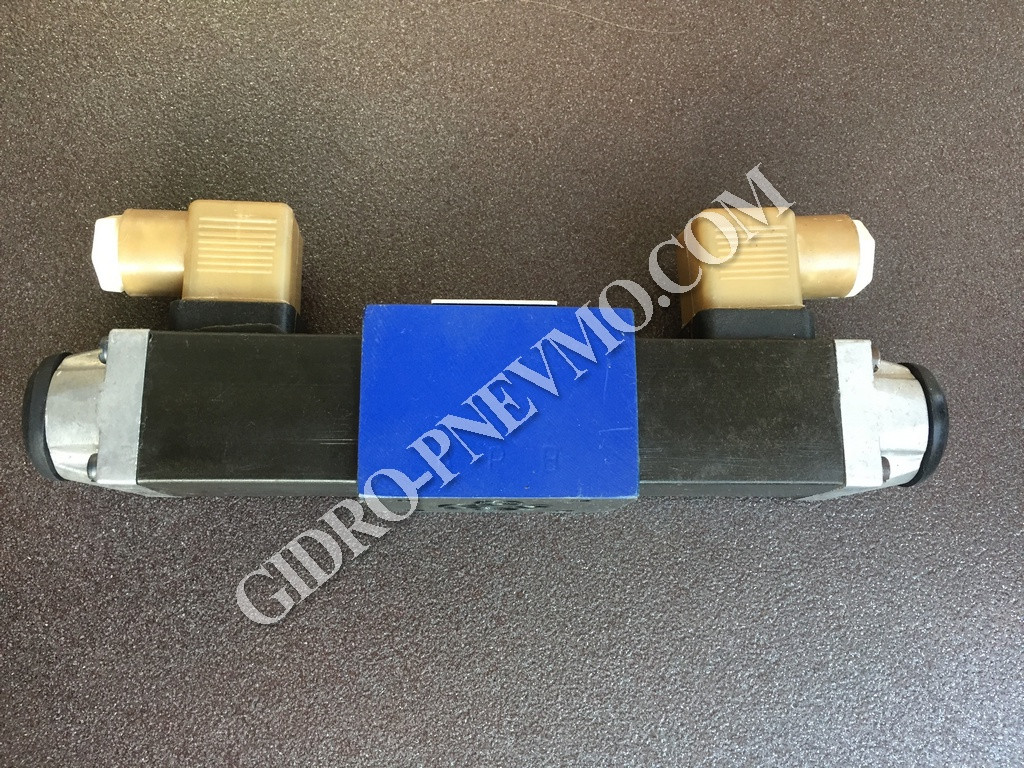

Гідророзподільник 1РЕ6-34, фото 1

Гідророзподільник 1РЕ6-34

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Характеристики:

Тиск,  МПа

  32

Умовний прохід, мм

  6

Гідравлічна схема золотника

  34

Напруга електромагніту, В

  24; 110; 220

Подача,  л/хв

  20-25

Вага, кг

  1,6



Гідророзподільник 1РЕ634 золотниковий з електромагнітним керуванням - застосовується в станочном обладнанні. Виготовлений з корпусу, золотника, зворотних пружин, електромагнітів типу КВМ35, ЕМ24, ЕМЛ02-18 і ін.

Гідророзподільник служить для пуску, зупинки і керування напрямком потоку рідини в системах гідравліки верстата.

Гідророзподільник 1-РЕ6.34 забезпечить безперебійну роботу обладнання. На нашому сайті представлені розподільники різних модифікацій.

Якщо вам необхідно замовити 1РЕ6.34 зв'яжіться з нами.

Ваше замовлення буде нами перевірене і відправлене в термін.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Найменування параметра

Норма

ВЕ 6

1РЕ 6

ПЕ 6

Умовний прохід, мм

6

Витрата робочої рідини, л / хв

20

20-25

25

Номінальний тиск на вході, МПа (кгс / см2)

32 (320)

Максимальний тиск на виході, МПа (кгс / см2)

6 (60)

16 (160)

6 (60)

Максимальний тиск управління, МПа (кгс / см2)

0,6-6,0 (6-60)

Маса, кг

1,6



Найменування Умовний прохід, мм

Тиск на вході, МПа, (кгс / см2)

Витрата робочої рідини (л / хв)

Максимальний тиск на виході, МПа (кгс / см2)

Маса, кг, не більше

ВЕ6 с 2 э/м 6 32(320) 12,5 ... 16 6(60) 1,6
ВЕ6 с 1 э/м 6 32(320) 12,5 ... 16 6(60) 1,6



                       УМОВНЕ ПОЗНАЧЕННЯ Гідророзподільники ТИПУ ВЕ 6, 1РЕ 6

Не вказано - пілот з пружинним поверненням.

ОФ - пілот без пружинного повернення, з фіксацією (наприклад, ВЕ 6. 574 А ОФ).

В даний час можна зустріти кілька різновидів найменування гідророзподільників золотникових з Ду = 6 мм.

Гідророзподільники ВЕ 6.34, 1 РЕ 6.34, ПЕ 6.34 є аналогами і взаємозамінними апаратами.

СХЕМИ РОЗПОДІЛУ ПОТОКА РОБОЧОЇ РІДИНИ (гідросхеми)





ГАБАРИТНІ РОЗМІРИ розподільника з ДУ = 6 ММ ТИПУ ВЕ 6, 1РЕ 6

ПРИЄДНУВАЛЬНІ РОЗМІРИ Гідророзподільники з ДУ=6ММ ТИПУ ВЕ6, 1РЕ6



Принцип дії розподільників

Основні частини гідророзподільників корпус (1), два електромагніту (2) з боку каналу А і з боку каналу В, золотник (3), а також відвідні пружини (4).

У нейтральному положенні золотник (3) утримується поворотною пружиною (4) у вихідній позиції. Золотник (3) наводиться в дію працюють в маслі електромагнітами (2) ввёртного типу. Для забезпечення бездоганної працездатності порожнину електромагніту повинна бути наповнена маслом.

Зусилля від магніту (котушки) (2) передається за допомогою штовхача (5) на золотник (3) і переносить його з нейтральну позицію в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрям руху об'ємного потоку робочої рідини від P до A і від B до T або від P до B і від A до T.

Після відключення електромагніту (2) золотник (3) переміщається за допомогою поворотної пружини (4) в своє початкове положення. В якості додаткової можливості застосовується ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без порушення електромагніта.



Основні атрибути
ВиробникВсесвіт
Країна виробникУкраїна
  • Ціна: 4 560 ₴
