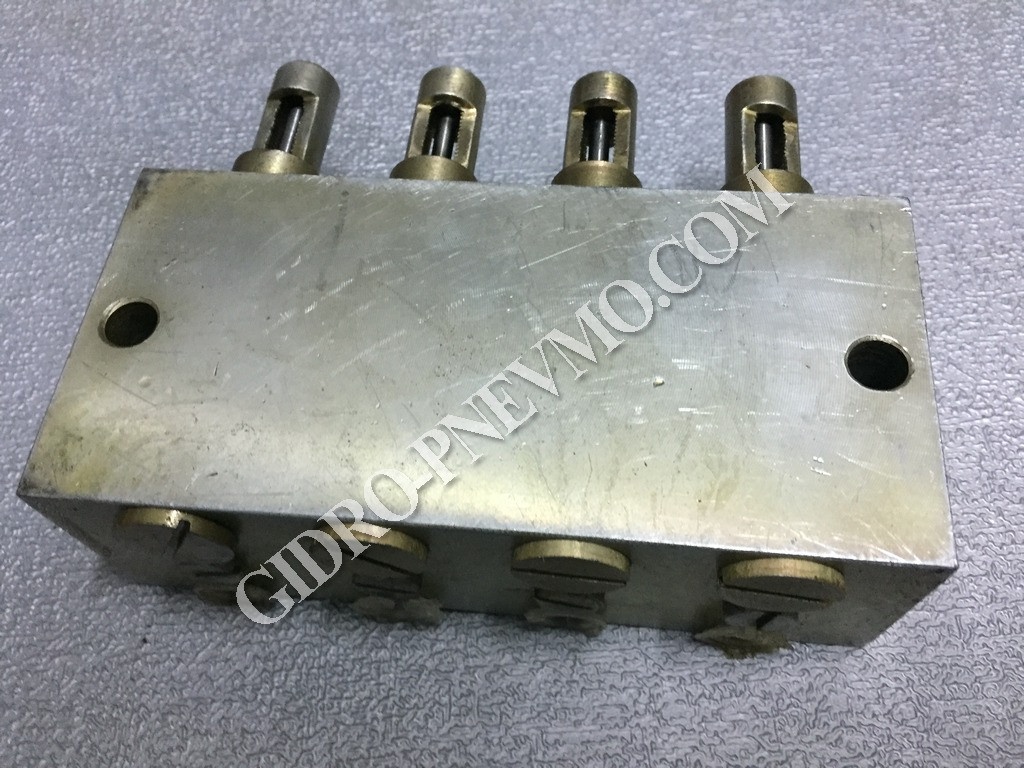

Поживець 2-0500-4К

Поживники мастильні 2-0500-4К потрібні для подавання олива до поверхонь, що спадає хвилями

Характеристики:

Поживець або Живильники мастильні 2-0500-4к призначені для подачі мастил і масел до поверхонь, що труться при тиску в магістральних лініях систем до 200кгс/см² (20 МПа)

Завод виготовляє живильники типу 2 по ГОСТ 6911-71 з відводами знизу, що подають мастило при прямому і зворотному ходах поршня в один і той же відведення.

Залежно від обсягу порції мастила, що подається до змащувати точці, живильники виготовляються чотирьох типів.

За розмірами приєднувальних отворів живильники виготовляються двох виконань: з конічною і метричної різьбою.

Живильник складається з корпусу 6, поршня 1, шарнірно пов'язаних зі штоком 2, розподільного золотника 7, обмежувача 4 з ущільненнями 5 і гвинта 3. Мастило від станції мастила по черзі надходить або в магістраль (а), при цьому магістраль (б) з'єднана з баком станції (положення 1), або в магістраль (б), при цьому магістраль (а) з'єднана з баком станції. У положенні 1 під дією гідравлічного тиску в магістралі (а) розподільний золотник 7 переміщається в крайнє нижнє положення до упору і мастильний матеріал з магістралі (а) надходить в простір над поршнем 1. Під тиском мастильного матеріалу поршень переміститься в крайнє нижнє положення. Мастильний матеріал, що знаходиться в просторі під поршнем, видавлюється в среднюючасть порожнини золотника 7 і з останньої - до точки змащення. При нагнітанні мастильного матеріалу по магістралі (б), положення 2, золотник 7 переміщається в крайнє верхнє положення, а мастильний матеріал, що знаходиться в просторі над золотником, видавлюється в магістраль (а), що не перебуває в даний момент під тиском і з'єднану з баком станції . Мастильний матеріал надходить під поршень 1 і переміщує його в крайнє верхнє положення. Мастильний матеріал, що знаходиться в просторі над поршнем видавлюється в середню частину порожнини золотника 7 і далі до точки змащення. За допомогою гвинта 3 можна змінювати хід поршня 1, тобто регулювати в певних межах обсяг подаваного мастильного матеріалу.

Приклад умовного позначення

Живильник 2-0200-1 ГОСТ 6911-71 - Живильники типу 2, з номінальною подачею 2 см³/хід з одним відведенням, а метричної різьбою.

Живильник 2-2500-1-К ГОСТ 6911-71 - Живильники типу 2, з номінальною подачею 25 см³/хід з одним відведенням, з конічною різьбою по ГОСТ 6211-68


                               Основні технічні характеристики

Примітка: Живильники з номінальною подачею 10 см³/хід виготовляються в здвоєному виконанні

                         Габаритні і приєднувальні розміри
