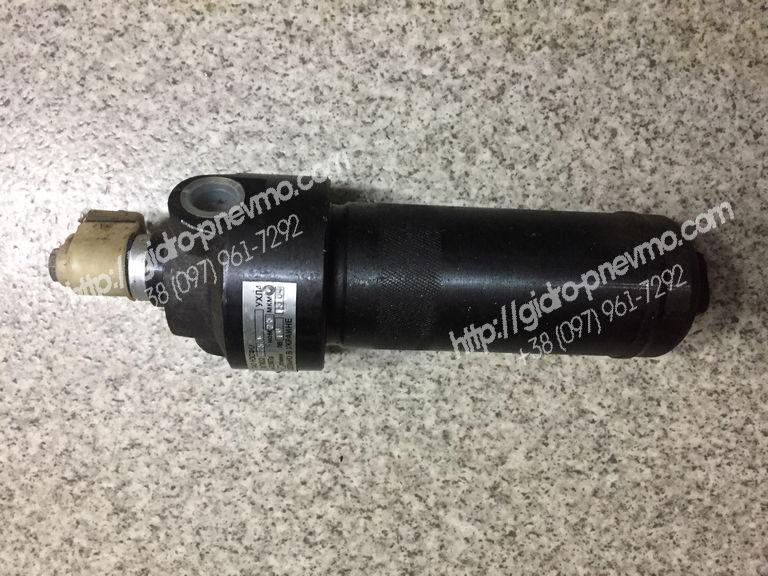

Фільтр напірний 2ФГМ32-25К
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Умовний прохід, мм |
20 |
|
Тиск, МПа |
32 |
|
Номінальна витрата, л/хв |
80 |
|
Габаритні розміри, мм |
368х106 |
|
Вага, кг |
7 |
Фільтр напірний 2ФГМ32-25К підходить для очищення мінерального масла від механічних забруднень.
Може використовувати для роботи верстатів металургійних і інших машин (машинобудівних, дорожньо-будівельних і т.д.).
Фільтр проводиться з номінальним тиском 32МПа.
Купити фільтр напірний 2ФГМ3225 Ви можете з доставкою транспортним перевізником в мінімальні терміни.
Фільтри виготовляються з тонкістю фільтрації 5, 10, 25 і 40 мкм.
Фільтри мають такі види приєднувальних різьби:
- метрична - в позначенні фільтра буква М
- конічна - в позначенні фільтра буква К
Примітка: фільтроелементи в ФГМ32 використовуються Реготмас.
Вони є у нас на сайті в підкатолозі Фільтроелементи РЕГОТМАС.
Структура умовного позначення
Технічні характеристики
| Марка фільтра | Умовний прохід / Різьба | Номінальний тиск | Номінальна витрата | Вага | Габаритні розміри |
| мм / K (M) | МПа | л/хв | кг | мм | |
| Фільтр 1ФГМ 32-05 К | Ду=12 / К1/2"(М22х1,5) | 32 | 15,5 | 5,6 | 268x106 |
| Фільтр 1ФГМ 32-10 К | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фільтр 1ФГМ 32-25 К | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фільтр 1ФГМ 32-40 К | Ду=12 / К1/2"(М22х1,5) | 32 | 50 | 5,6 | 268x106 |
| Фільтр 2ФГМ 32-05 К | Ду=20 / К3/4"(М27х1,5) | 32 | 25 | 7,0 | 368x106 |
| Фільтр 2ФГМ 32-10 К | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фільтр 2ФГМ 32-25 К | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фільтр 2ФГМ 32-40 К | Ду=20 / К3/4"(М27х1,5) | 32 | 100 | 7,0 | 368x106 |
| Фільтр 3ФГМ 32-05 К | Ду=32 / К1 1/4"(М42х2) | 32 | 63 | 14,7 | 413x150 |
| Фільтр 3ФГМ 32-10 К | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фільтр 3ФГМ 32-25 К | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фільтр 3ФГМ 32-40 К | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фільтр 4ФГМ 32-05 К | Ду=40 / К1 1/2"(М48х2) | 32 | 100 | 19,5 | 413x150 |
| Фільтр 4ФГМ 32-10 К | Ду=40 / К1 1/2"(М48х2) | 32 | 320 | 19,5 | 413x150 |
| Фільтр 4ФГМ 32-25 К | Ду=40 / К1 1/2"(М48х2) | 32 | 320 | 19,5 | 413x150 |
| Фільтр 4ФГМ 32-40 К | Ду=40 / К1 1/2"(М48х2) | 32 | 400 | 19,5 | 413x150 |
Принцип дії фільтра ФГМ
Робоча рідина через вхідний отвір в голівці фільтра надходить в порожнину склянки, проходить через філь-троелемент, очищається і через вихідний отвір надходить в систему.
При перепаді тисків (0,3 ± 0,03)МПа на фільтроелементі, яка виникла в результаті його забруднення, спрацьовує індикатор забрудненості, що сигналізує про необхідність заміни фільтроелемента.
Через несвоєчасну заміни фільтроелемента відбувається подальше підвищення перепаду тисків до (0,5 ± 0,1)МПа, що веде до відкриття запобіжного клапана, і неочищена робоча рідина надходить в систему, минаючи фільтроелемент. При цьому фільтр працює в аварійному режимі.
Примітка: фільтроелементи в ФГМ32 використовуються Реготмас.
Габаритні розміри.
| Розміри, мм: | 1ФГМ32 | 2ФГМ32 | 3ФГМ32 | 4ФГМ32 |
| D, не більше | 108 | 108 | 150 | 150 |
| D1, не більше | 85 | 85 | 125 | 125 |
| H, не більше | 250 | 360 | 390 | 600 |
| H1, не меньше | 290 | 400 | 440 | 650 |
| H2, не більше | 160 | 270 | 300 | 500 |
| h±1 | 65 | 65 | 58 | 58 |
| A max | 100 | 100 | 140 | 140 |
| S–1 | 36 | 36 | 50 | 50 |
| C±0,2 | 40 | 40 | 45 | 45 |
| d–7H | М8 | М8 | М10 | М10 |
| d1: | ||||
| варіант М | М22x1,5-7Н | М27х2-7Н | М42х2-7Н | М48х2-7Н |
| варіант К | К 1/2″ | К 3/4″ | К 1 1/4″ | К 1 1/2″ |
| d2+0,4 (для варіанта М) | 28 | 33 | 50 | 56 |
| h1–0,4 (для варіанта М) | 2,5 | 2,5 | 2,5 | 2,5 |
| Вага, кг, не більше | 5,6 | 7 | 14,7 | 19,5 |
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
