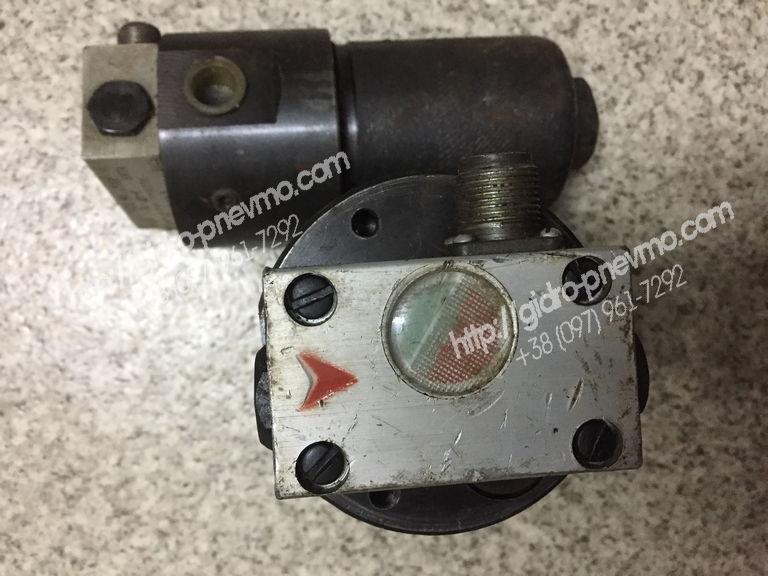

Фільтр напірний 12-25К

Характеристики:

Фільтр напірний 12-25К з роз'ємом з індикатором забруднення складається з корпусу, голівки, пружини і фільтруючого елемента і призначений для очищення від механічних домішок мінеральних масел.

Фільтр напірний використовується в токарних верстатах, пресах та іншому обладнанні.

Фільтруючі елементи Реготмас можна підібрати на нашому сайті.
Фільтр 1225К забезпечить безперебійну роботу обладнання.

На сайті представлені фільтри різних модифікацій.

Якщо вам необхідно замовити 12-25К зв'яжіться з нами.

Ваше замовлення буде нами перевірене та відправлене в термін.
Фільтри виготовляються по номінальному тиску - 20 МПа (трьох габаритів) - (ФГМ чотирьох габаритів); по тонкощі фільтрації - 10, 25 і 40 мкм.

Технічні характеристики

Конструкція

1 - склянки

2 - фільтроелемент;

3 - головка;

4 - корпус індикаторного пристрою;

5 - пружина;

6 - магніт;

7 - плунжер;

8 - датчик;

9 - клапан;

10 - диск;

11 - магнітний індикатор

Фільтр складається зі склянки 1, в якому розміщуються змінний паперовий або картонний фільтроелемент 2 і головки 3 з індикаторними пристроями і перепускним клапаном 9. В головці є вхідні і вихідні отвори з різьбленням для приєднання трубопроводів. У корпусі 4 індикаторного пристрою розміщений плунжер 7 з магнітом 6. Праворуч на плунжер діє тиск у вхідному лінії, а зліва - тиск у вихідному отворі і зусилля пружини 5. У корпусі 4 розміщені також електричний датчик 8 і магнітний індикатор 11. В якості електричного датчика використовується магнітоуправляємий контакт (геркон). Магнітний індикатор 11 пов'язаний з диском 10, пофарбованим наполовину в зелений, наполовину в червоний колір. При роботі масло надходить через вхідний отвір усередину склянки, проходить через фільтроелемент і через центральний канал надходить у вихідний отвір.
У міру забруднення фільтроелемента перепад тиску на ньому збільшується, в результаті чого збільшується сила, яка прагне зрушити плунжер 7 вліво. Коли ступінь забруднення фільтроелемента досягає гранично допустимого рівня, плунжер 7 віджимається від сідла, площа поверхні, на яку діє тиск справа, збільшується, і плунжер різко пересувається вліво. В результаті взаємодії магніту 6 з індикатором 11 і електричним датчиком 8 в очку для спостереження з'являється червона половина диска 10, а в систему електрообладнання надходить електричний сигнал про засмічення фільтроелемента і необхідності його заміни. Якщо не відбувається своєчасної заміни фільтроелемента, спрацьовує перепускний клапан і частина робочої рідини, минаючи фільтроелемент, надходить з вхідного у вихідний канал. Фільтр при цьому працює в аварійному режимі.
