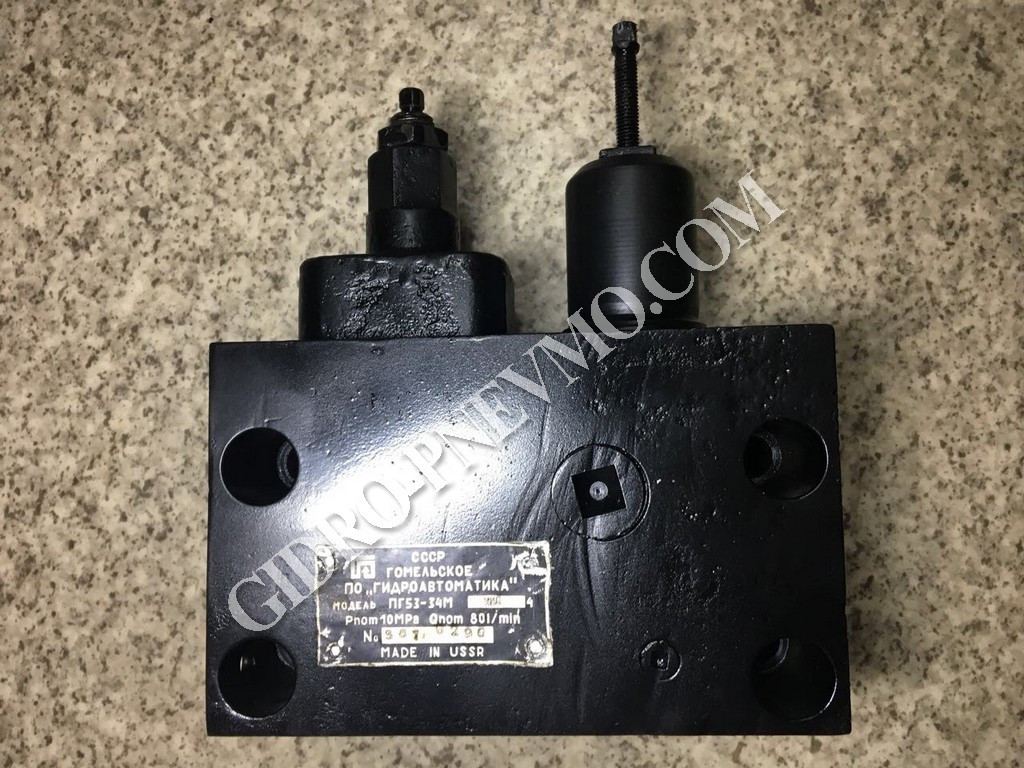

Гідропанель ПГ5334М
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Тиск, МПа |
10 |
|
Умовний прохід, мм |
20 |
|
Подача, л/хв |
80 |
|
Вага, кг |
14 |
Гідропанелі ПГ5З-34М розділові потрібні для запобігання гідросистем верстатів і інших гідрофіцірованних механізмів від перевантаження, що мають дві напірні лінії.
Це якісна Гідропанель, яка забезпечить безперебійну роботу верстатного обладнання на багато років.
Дані гідравлічні панелі типу ПГ53 застосовуються на стругальних, шліфувальних, заточувальних, хонінгувальних та інших верстатах та агрегатах, механізми яких мають дві напірні лінії (наприклад, що живляться двома насосами).
У гідропанелі є клапани зворотні, високого та низького тиску.
У нашому каталозі представлені гідропанелі різних модифікацій.
Якщо вам необхідно замовити Гідропанель ПГ5334М, оформіть замовлення на сайті.
Замовлене вами обладнання буде нами перевірено і тільки потім ми відправимо ваше замовлення в найкоротші терміни.
Гідропанелі ПГ53-34М забезпечують:
- розвантаження лінії низького тиску по гідравлічному сигналу, що подається з лінії високого тиску або дистанційно;
- дистанційне розвантаження обох ліній по гідравлічному сигналу.
|
Позначення |
Розміри, мм |
||||||||||||
|
А1 |
А2 |
А3 |
А4 |
А5 |
В |
В1 |
В2 |
В3 |
В4 |
В5 |
В6 |
Вmax |
|
|
ПГ53-34М |
32,5 |
54 |
58 |
83 |
78 |
101 |
137 |
36 |
91 |
29 |
70 |
51 |
106 |
Структура позначення гідропанелей.
* Тільки для гідропанелей з номінальним сумарним витратою 2,5 дм³/с (160 л/хвилину) без електричного управління нарізного виду монтажу.
** тільки для гідропанелей з номінальним сумарним витратою 1,25 дм³/с (80 л/хвилину).
Основні технічні дані
| Параметр | Г53-34М ПГ53-34М |
АГ53-34М АПГ53-34М | 2Г53-34М 2ПГ53-34М | 2АГ53-34М 2АПГ53-34М | Г53-36М ПГ53-36М | АГ53-36М АПГ53-36М | БГ53-36М | ||
| Номінальний тиск, Мпа (кгс/см²) | 10,0 (100) | 20,0 (200) | 10,0 (100) | 20,0 (200) | 10,0 (100) | 20,0 (200) | 32,0 (320) | ||
| Номінальна витрата (сумарний на вході), дм³/с (л/хв) |
1,25 (80) | 1,25 (80) | 1,25 (80) | 1,25 (80) | 2,50 (160) | 2,50 (160) | 2,50 (160) | ||
| Мінімальна витрата в лінії високого тиску, дм³/с (л/хв) |
0,05 (3) | 0,05 (3) | 0,05 (3) | 0,05 (3) | 0,083 (5) | 0,083 (5) | 0,083 (5) | ||
| Діапазон настройки тиску клапана низького тиску, МПа (кгс/см²) |
0,6-7,0 (6-70) | 0,6-7,0 (6-70) |
1,0-11,2 (10-112) | 1,0-11,2 (10-112) | 0,6-7,0 (6-70) |
0,6-7,0 (6-70) |
0,6-7,0 (6-70) |
||
| Діапазон настройки тиску клапана високого тиску, МПа (кгс/см²) | 1,6-11,2 (16-112) | 1,6-23 (16-230) |
1,6-11,2 (16-112) | 1,6-23 (16-230) |
1,6-11,2 (16-112) | 1,6-23 (16-230) |
2,5-35 (25-350) |
||
| Маса, кг, не більше | 14 | 14 | 23,1 | 17,6 | 23,1 | 17,6 | 28,6 | 28,6 | 30,0 |
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
- Ціна: 9 900 ₴
