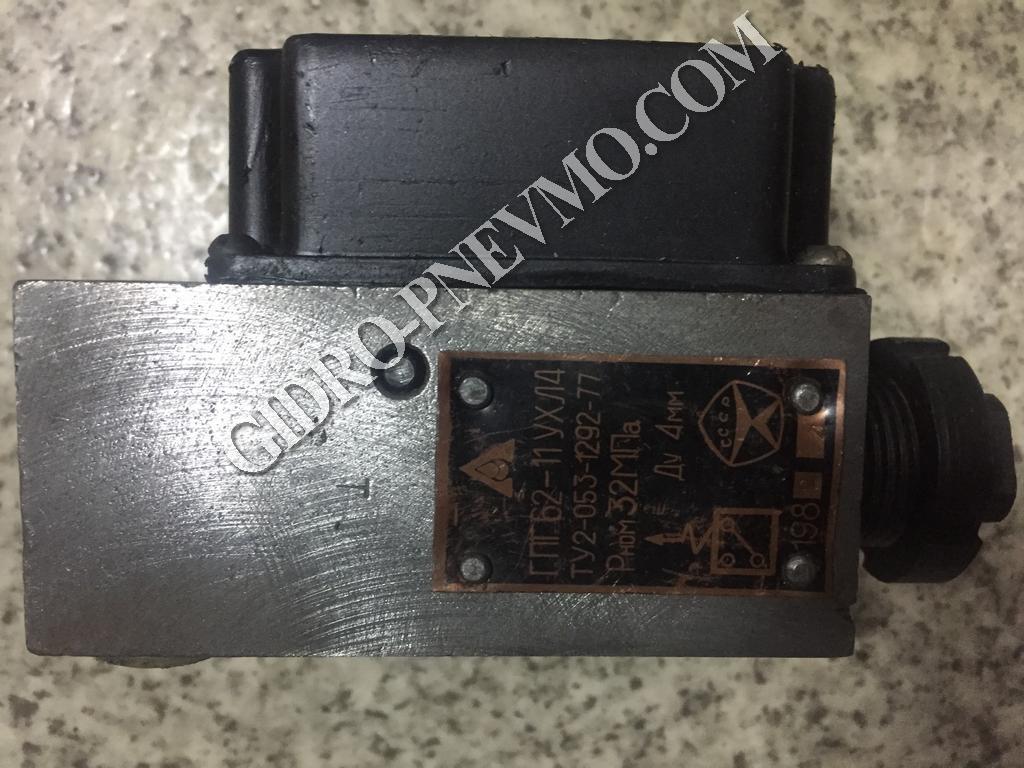

Реле ГПГ6211

Характеристики: ЛОГЗ 26005-83

Це якісне реле тиску ГПГ62-11, яке забезпечить безперебійну роботу верстатного обладнання на багато років. У нашому каталозі представлені реле тиску різних модифікацій.

Якщо вам необхідно замовити реле ГПГ6211 оформіть замовлення на сайті. Замовлене вами обладнання буде нами перевірено і відправлено в найкоротші терміни. ЛОГЗ26005-83

Реле ГПГ62-11 тиску плунжерного типу з електричним мікроперемикачем призначене для контролю тиску в гідравлічних системах верстатів та інших машин з тиском до 32 МПа.

Реле типу ПГ мають стикове приєднання.

Реле працює на чистих мінеральних маслах з кінематичною в'язкістю від 10 до 220 мм ² / с (сСт) і температурою від + 10 ° С до + 70 ° С при температурі навколишнього повітря від + 1 ° С до + 45 ° С. Тонкість фільтрації не нижче 25 мкм.

Основні технічні характеристики ПГ

Застосування ПГ

    для автоматизації роботи верстатів,
    відведення інструментів при надмірному підвищенні зусилля подачі,
    автоматичного відведення супорта при роботі по упорів і ін.

Ці функції управління реле тиску здійснюються на відстані золотниковими пристроями.

Габаритні розміри:

                    Принцип дії

Реле тиску ГПГ62-11 складається з наступних деталей і вузлів:

корпусу 8, золотника 4, пружин 7 і 13, регулювального гвинта 10, сідла 6, важеля 12, осі 16, контргайки 9 і мікроперемикача 11. Масло з контрольованою лінії гідросистеми підводиться через отвір 3 в порожнину 15 під торець золотника 4. Зверху золотник навантажений регульованим зусиллям пружини 7. При підвищенні тиску в гідросистемі до величини, яка визначається настроюванням пружини 7, золотник 4 переміщається вгору і повертає важіль 12 таким чином, що останній відходить від мікроперемикача 11. в результаті мікроперемикач спрацьовує і видає в систе у керування електричний сигнал про те, що тиск досягло заданої величини. При подальшому збільшенні тиску золотник піднімається вгору до упору його буртика в корпус, причому в крайньому положенні золотника важіль 12 ще може повертатися, що виключає можливість поломки важеля внаслідок дії на золотник робочого тиску. При зменшенні тиску пружина 7 опускає золотник вниз, а пружина 13, повертаючи важіль 12, повертає мікроперемикач в початковий стан. Оскільки при збільшенні тиску важіль 12 відходить від мікроперемикача, а зворотне спрацьовування забезпечується порівняно слабкою пружиною 13, конструкцією гарантується надійна робота мікроперемикача. Витоку по золотнику отво¬дятся в дренажну лінію через проточку 14 в корпусі. Для підвищення чутливості реле тиску може бути демонтовано кільце ущільнювача 5, однак при цьому можливі зовнішні витоку масла. Налаштування робочого положення мікроперемикача проводиться за допомогою сухариків 2, в які вкручують його кріпильні гвинти. Сухарики разом з мікроперемикачем можуть переміщатися щодо корпуса в межах пазів 1.

Таблиця аналогів реле тиску
