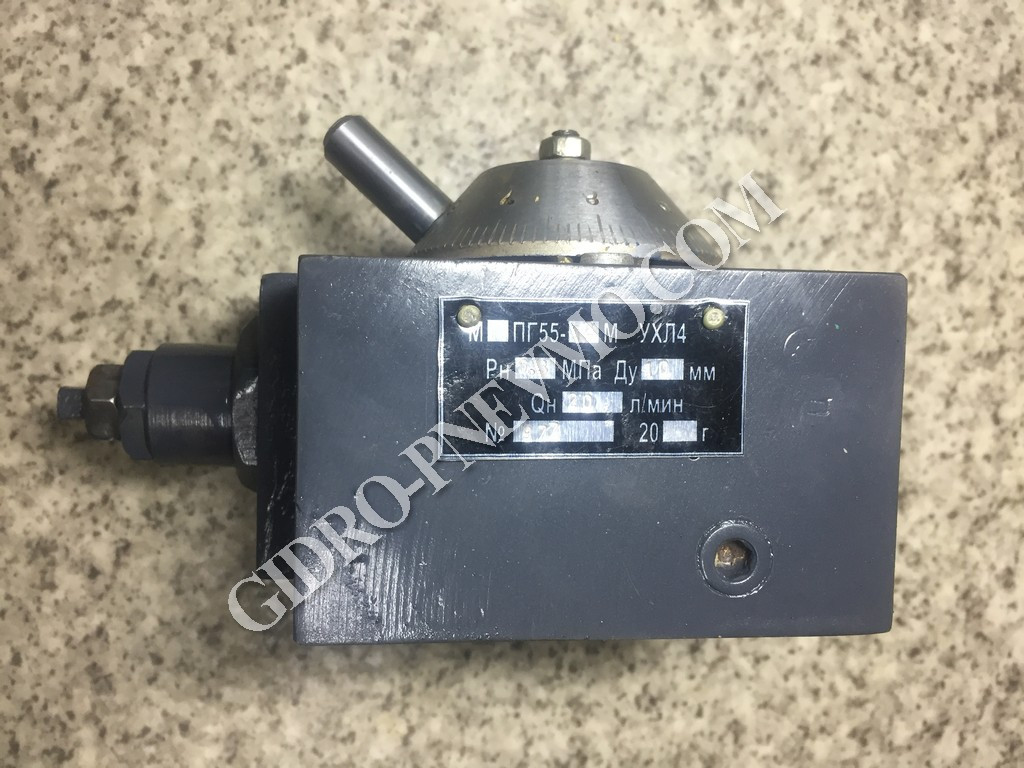

Регулятор витрати МПГ5512М

Характеристики:

Регулятор витрати МПГ55-12М із запобіжним клапаном застосовується в станочном обладнанні і виготовлений з корпусу, золотника, втулки, пружини, кульки і т.д.

Регулятор витрати МПГ5512М забезпечить безперебійну роботу обладнання.

Регулятори витрати МПГ-12М призначені для підтримки встановленої швидкості переміщення робочих органів гідросистем незалежно від навантаження і обмеження тиску в напірної лінії.

Регулятори потоку М(А,Б)ПГ55-1М мають запобіжний клапан для обмеження тиску в робочій магістралі в залежності від виконання.

Схема умовного позначення МПГ55-1

Пристрій і принцип роботи МПГ55-12

Регулятор потоку являє собою комбінацію гідродроселя, редукційного і запобіжного гідроклапанів.

Масло з системи через отвір підведення 20 надходить безпосередньо до дросселирующей щілини втулки 2. Далі масло через отвір у втулці 2 надходить до отвору відведення 13. Отвір підведення 20 повідомляється з порожнинами 15 і 17, а отвір відведення 13 - порожниною 14. Золотник 18 знаходиться в рівновазі під дією зусилля пружини 21 і зусиль, що виникають у зв'язку з підведенням тиску в його торцеві порожнини 14, 15 і 17.

При підвищенні тиску в отворі відведення 13 тиск в порожнині 14 збільшується, що призводить до порушення рівноваги сил, що діють на золотник.

Позначення
