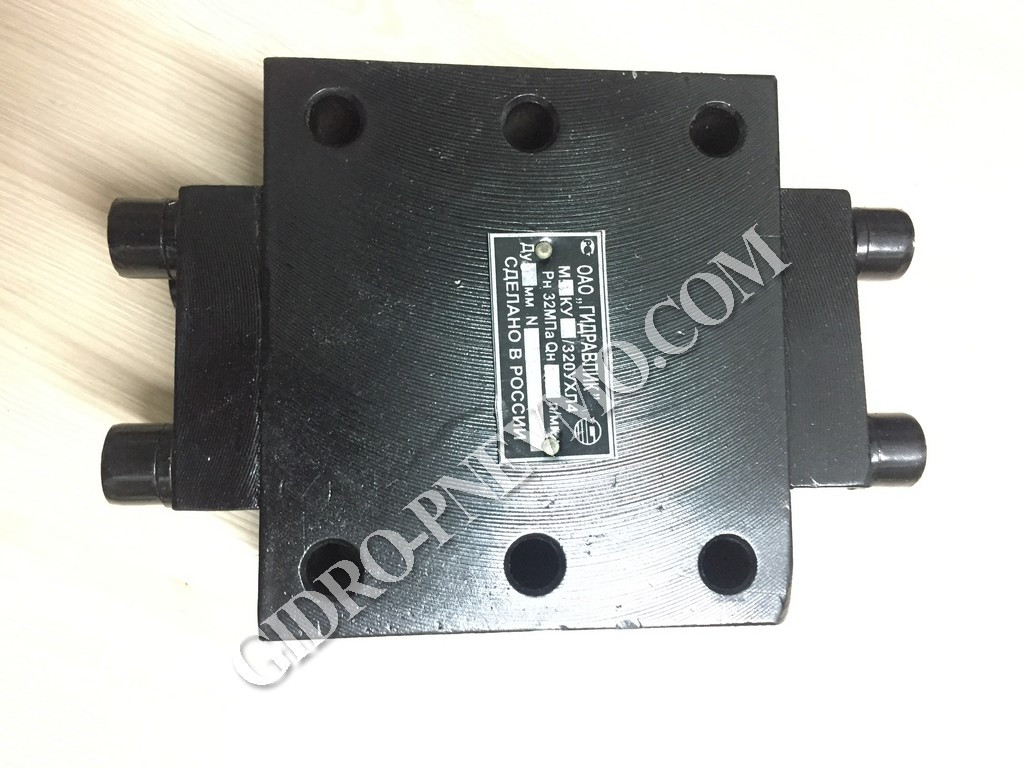

Гідрозамок М-4КУ32/320
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Гідрозамок М-4КУ32/320 застосовується в станочном та іншому обладнанні і зроблений з корпусу, циліндра, пружини, гумових ущільнень і т.д.
М4КУ-32/320 може вільно пропускати масло тільки в одному напрямку. Прохід масла в зворотному напрямку можливий після примусового відкривання запірного елемента за допомогою циліндра управління.
Гідравличний замок М4КУ32/320 забезпечить безперебійну роботу обладнання.
Ваше замовлення буде нами перевірене і відправлене в термін.
Структура умовного позначення.
Габаритні і приєднувальні розміри
Для стикового з'єднання:
А - підведення; В - відведення; L - дренаж; Х - дистанційне керування.
| Типорозмір | L1 | B1 | H | L2 | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | l1 | l2 | Д | 0 |
| пред. откл. + 0,1 мм. | |||||||||||||||||||
| М-1КУ12/320 | 120 | 85 | 42 | 80 | 43,0 | --- | 66,7 | 31,7 | 14,3 | 7,2 | 35,8 | 21,5 | 8,0 | 58,7 | 21,5 | 18,5 | 9,2 | 11 | 4 |
| М-2КУ12/320 | |||||||||||||||||||
| М-3КУ12/320 | --- | --- | |||||||||||||||||
| М-4КУ12/320 | |||||||||||||||||||
| М-1КУ20/320 | 190 | 124 | 75 | 125 | 60,3 | --- | 79,4 | 44,5 | 16,0 | 11,1 | 49,2 | 39,7 | 6,4 | 73,0 | 20,6 | 15,5 | 22,3 | 18 | 4 |
| М-2КУ20/320 | |||||||||||||||||||
| М-3КУ20/320 | 140 | 100 | 57 | 95 | --- | --- | 17,5 | 10,3 | |||||||||||
| М-4КУ20/320 | |||||||||||||||||||
| М-1КУ32/320 | 190 | 124 | 75 | 125 | 84,0 | 42 | 96,8 | 62,7 | 21,4 | 16,7 | 67,5 | 59,5 | 4,0 | 92,8 | 24,5 | 15,5 | 13,6 | 25 | 6 |
| М-2КУ32/320 | |||||||||||||||||||
| М-3КУ32/320 | 180 | 115 | --- | --- | |||||||||||||||
| М-4КУ32/320 | |||||||||||||||||||
Технічні характеристики.
|
Марка гідрозамка |
Умовний прохід, мм |
Тиск нагнітання, МПа |
Витрата робочої рідини, л / хв |
Приєднання |
Вага, кг |
Характеристика |
|
|
ном. |
макс. |
||||||
|
Гідрозамок М-1КУ 12/320 |
12 |
32 |
35 |
40 |
Стикове |
2,6 |
Доп. розвантажувальний клапан і окремий дренаж системи управління |
|
Гідрозамок М-2КУ 12/320 |
12 |
32 |
35 |
40 |
Стикове |
2,6 |
Без доп. розвантажувального клапана і окремої дренажної системи управління |
|
Гідрозамок М-3КУ 12/320 |
12 |
32 |
35 |
40 |
Стикове |
2,6 |
Доп. розвантажувальний клапан і загальний дренаж |
|
Гідрозамок М-4КУ 12/320 |
12 |
32 |
35 |
40 |
Стикове |
2,6 |
Без доп. розвантажувального клапана і загальний дренаж |
|
Гідрозамок Т-1КУ 12/320 |
12 |
32 |
35 |
40 |
М22х1,5 |
2,6 |
Доп. розвантажувальний клапан і окремий дренаж системи управління |
|
Гідрозамок Т-2КУ 12/320 |
12 |
32 |
35 |
40 |
М22х1,5 |
2,6 |
Без доп. розвантажувального клапана і окремої дренажної системи управління |
|
Гідрозамок Т-3КУ 12/320 |
12 |
32 |
35 |
40 |
М22х1,5 |
2,6 |
Доп. розвантажувальний клапан і загальний дренаж |
|
Гідрозамок Т-4КУ 12/320 |
12 |
32 |
35 |
40 |
М22х1,5 |
2,6 |
Без доп. розвантажувального клапана і загальний дренаж |
|
Гідрозамок М-1КУ 20/320 |
20 |
32 |
35 |
100 |
Стикове |
3,9 |
Доп. розвантажувальний клапан і окремий дренаж системи управління |
|
Гідрозамок М-2КУ 20/320 |
20 |
32 |
35 |
100 |
Стикове |
3,9 |
Без доп. розвантажувального клапана і окремої дренажної системи управління |
|
Гідрозамок М-3КУ 20/320 |
20 |
32 |
35 |
100 |
Стикове |
3,9 |
Доп. розвантажувальний клапан і загальний дренаж |
|
Гідрозамок М-4КУ 20/320 |
20 |
32 |
35 |
100 |
Стикове |
3,9 |
Без доп. розвантажувального клапана і загальний дренаж |
|
Гідрозамок Т-1КУ 20/320 |
20 |
32 |
35 |
100 |
М33х2 |
3,9 |
Доп. розвантажувальний клапан і окремий дренаж системи управління |
|
Гідрозамок Т-2КУ 20/320 |
20 |
32 |
35 |
100 |
М33х2 |
3,9 |
Без доп. розвантажувального клапана і окремої дренажної системи управління |
|
Гідрозамок Т-3КУ 20/320 |
20 |
32 |
35 |
100 |
М33х2 |
3,9 |
Доп. розвантажувальний клапан і загальний дренаж |
|
Гідрозамок Т-4КУ 20/320 |
20 |
32 |
35 |
100 |
М33х2 |
3,9 |
Без доп. розвантажувального клапана і загальний дренаж |
|
Гідрозамок М-1КУ 32/320 |
32 |
32 |
35 |
250 |
Стикове |
8,4 |
Доп. розвантажувальний клапан і окремий дренаж системи управління |
|
Гідрозамок М-2КУ 32/320 |
32 |
32 |
35 |
250 |
Стикове |
8,4 |
Без доп. розвантажувального клапана і окремої дренажної системи управління |
|
Гідрозамок М-3КУ 32/320 |
32 |
32 |
35 |
250 |
Стикове |
8,4 |
Доп. розвантажувальний клапан і загальний дренаж |
|
Гідрозамок М-4КУ 32/320 |
32 |
32 |
35 |
250 |
Стикове |
8,4 |
Без доп. розвантажувального клапана і загальний дренаж |
|
Гідрозамок Т-1КУ 32/320 |
32 |
32 |
35 |
250 |
М48х2 |
8,4 |
Доп. розвантажувальний клапан і окремий дренаж системи управління |
|
Гідрозамок Т-2КУ 32/320 |
32 |
32 |
35 |
250 |
М48х2 |
8,4 |
Без доп. розвантажувального клапана і окремої дренажної системи управління |
|
Гідрозамок Т-3КУ 32/320 |
32 |
32 |
35 |
250 |
М48х2 |
8,4 |
Доп. разгрузочный клапан и общий дренаж |
|
Гідрозамок Т-4КУ 32/320 |
32 |
32 |
35 |
250 |
М48х2 |
8,4 |
Без доп. розвантажувального клапана і загальний дренаж |
|
Гідрозамок Ф1КУ 50/31 |
50 |
|
|||||
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
- Ціна: 3 450 ₴
