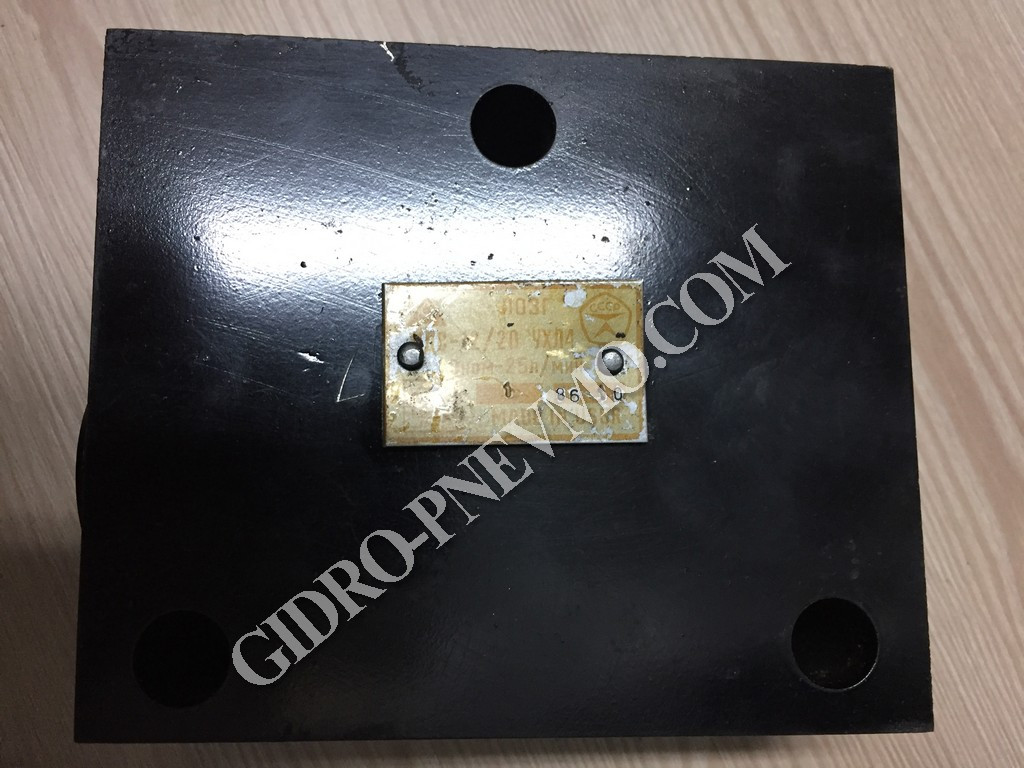

Ділник витрати КДС12/20
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Тиск, МПа |
20 |
|
Умовний прохід, мм |
12 |
|
Вага, кг |
4,6 |
Дільник витрати КДС12/20 стиковий застосовується в станочном обладнанні і виготовлений з корпусу, золотника, пробок, діафрагми.
Дільник витрати потрібен для поділу потоку робочої рідини на два, для поділу витрат використовуваної робочої рідини на дві абсолютно рівні частини.
Дільник потоку КД-С12/20 забезпечить безперебійну роботу обладнання. Якщо вам необхідно замовити КД-С12/20 зв'яжіться з нами.
Ваше замовлення буде нами перевірене і відправлене в термін.
СТРУКТУРА:
М - модернізований
КД - дільник потоку
С - стикове
Тип установки:
без позначення - різьбове;
Умовний прохід:
12 = Ду 12 мм;
20 = Ду 20 мм;
32 = Ду 32 мм.
Тиск:
20 = номінальний 20 МПа.
32 = номінальний 32 МПа.
УХЛ 4 = категорія розміщення. Кліматичне виконання.
Характеристики КД і КДС
| Параметр | Типоразмір | |||||
|---|---|---|---|---|---|---|
| КД-20/20 | КД-12/20 | КД-32/20 | КДС-20/20 | КДС-12/20 | КДС-32/20 | |
| Приєднання | різьбове | різьбове | різьбове | стикове | стикове | стикове |
| Умовний прохід, мм | 20мм | 12мм | 32мм | 20мм | 12мм | 32мм |
| Витрата л/хв на вході в дільник | 130-160 | 55-80 | 16-25 | 130-160 | ||
| Налаштування I | 55-80 | 16-25 | 100-130 | 40-55 | 42644 | 100-130 |
| Налаштування II | 40-55 | 10-16 | 80-100 | 25-40 | 42281 | 80-100 |
| Налаштування III | 25-40 | 4-10 | ||||
| Робочій тиск, МПа: | ||||||
| Номінальний | 20Мпа | |||||
| Максімальний | 22Мпа | |||||
| Мінімальний | 1Мпа | |||||
| Найбільша витрата, литров/хв | 30 | 90 | 170 | 30 | 90 | 170 |
| Похибка розподілу | не більше 1% | |||||
| Втрата тиску при наиб.витраті для кожної настройки | не більше 1Мпа | |||||
| Маса, кг | 4 | 5,3 | 12 | 4,6 | 7,6 | 15 |
Характеристика МКД і МКДС модернізований!
| ПАРАМЕТР | Типорозмір подільника потоку | ||||||
|---|---|---|---|---|---|---|---|
| МКД-20/32 | МКД-12/32 | МКД-32/32 | МКДС-20/32 | МКДС-12/32 | МКДС-32/32 | ||
| Приєднання | Різьбове | Різьбове | Різьбове | Стикове | Стикове | Стикове | |
| Умовний прохід | 20мм | 12мм | 32мм | 20мм | 12мм | 32мм | |
| Витрата л/хв на вході в дільник | Налаштування 1 | 55-80 | 16-25 | 130-160 | 55-80 | 16-25 | 130-160 |
| Налаштування 2 | 40-55 | 10-16 | 100-130 | 40-55 | 10-16 | 100-130 | |
| Налаштування 3 | 25-40 | 4-10 | 80-100 | 25-40 | 4-10 | 80-100 | |
| Робочий тиск, МПа | Номінальний | 32 | |||||
| Максімальний | 33 | ||||||
| Мінимальний | 1 | ||||||
| Похибка розподілу | не більше 1% | ||||||
| Втрата тиску при максім. витраті | не більше 1Мпа | ||||||
| Найбільша витрата, літров/хв | 14 | 40 | 60 | 85 | 175 | 200 | |
| Маса, кг | 4 | 6 | 12 | 4,6 | 5,6 | 15 | |
Пристрій подільника витрати КД (С)
Основні деталі подільника витрати показані на малюнку:
Р - підведення (вхід)
А, В - відведення (вихід)
1-корпус; 2-зрівняльний золотник; 3,4-пробки; 5-діафрагма; 6-золотник; 7-пробка.
Подільники витрати поставляються зібрані для роботи на налаштуванні 1 (діафрагми з максимальними отворами). Для зміни настройки дільника витрати відкрутити пробку 4, вийміть з корпусу 1 золотнік6, виверніть пробки 7, встановіть необхідні діафрагми, що знаходяться в расточке пробки 4 і зберіть дільник в зворотному порядку.
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
- Ціна: 2 920 ₴
