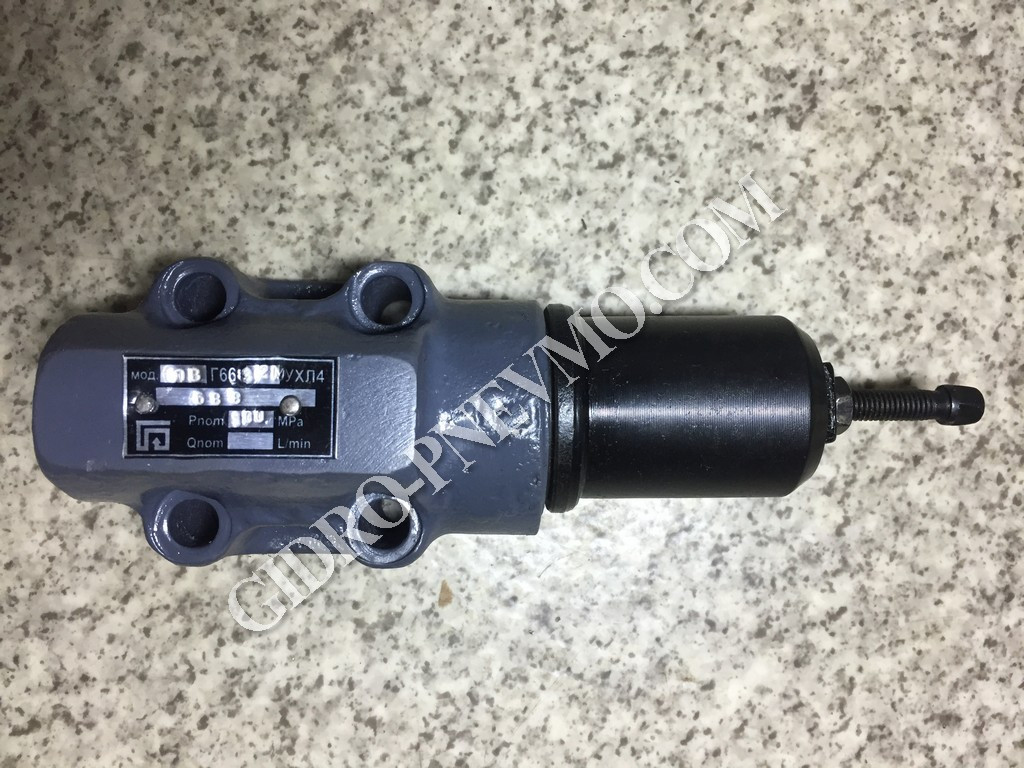

Клапан ПВГ6632М

Характеристики:

Клапан ПВГ66-32М - застосовується в станочном обладнанні і виготовлений з корпусу, золотника, тарілки, робочої пружини, стакана, гвинта і зворотного клапана.

Цей клапан стиковий і забезпечить безперебійну роботу обладнання.

На нашому сайті представлені клапани різних модифікацій. Якщо вам необхідно замовити ПВГ66-32М зв'яжіться з нами. Ваше замовлення буде нами перевірене і відправлене в термін.

Клапани зворотні ПВГ6632 потрібні для пропускання робочої рідини при досягненні заданої величини тиску в цьому потоці. При русі потоку в протилежному напрямку гідроклапани забезпечують його вільне пропускання.

Маркування:
по приєднанню: П - стикове; без букви - трубне.
по тиску: - А, Б, В, Д.

Примітка:

літера "М" ("модернізований") в позначенні може й не бути в маркуванні даного гідроклапана.

Наприклад:
- гідроклапан тиску зі зворотним клапаном ПВГ66-32 відповідає ПВГ66-32М

                         Структура умовного позначення

Габаритні і приєднувальні розміри гідроклапанів тиску зі зворотним клапаном типу ПГ66-3 стикового монтажу

Пристрій і принцип дії Г66-3, ПГ66-3

Гідроклапани тиску зі зворотним клапаном Г (ПГ) 66 (напірні золотники зі зворотним клапаном) пропускають потік масла з заданим тиском в одному напрямку і з мінімальною втратою тиску - в зворотному. За конструкцією і принципом дії апарати подібні гідроклапанами тиску Г54-2 і відрізняються від них тільки наявністю вбудованого зворотного клапана. Основними деталями апарату (малюнок) є: корпус 5, ковпачок 4, золотник 8, зворотний клапан 17, пружини 3 і 16, регулювальний гвинт 1, втулка 2, шайба 7 і пробки 13 і 15. Основні лінії підключаються до отворів 9 і 18. Останнє через канал 10 і малий отвір (демпфер) 12 з'єднується з нижньою торцевою порожниною 14 золотника 8. Верхня торцева порожнину б через отвір 19 з'єднана з дренажної лінією. При підведенні масла в отвір 18 зворотний клапан 17 закритий, і апарат працює подібно гідроклапанам тиску Г (ПГ) 54-2, описаного вище. Зворотний потік масла з отвору 9 в отвір 18 проходить з мінімальною втратою тиску через зворотний клапан 17. Для забезпечення дистанційного керування слід отвір для гвинта 10 перекрити пробкою K 1/8 ОСТ2 С98-3-73, що вивернута з отвору 11. Замість пробки у вказаний отвір ставлять штуцер для підключення лінії управління. Різні виконання апарату по тиску відрізняються розмірами пружин 3 і діаметрами золотників; апарати стикового виконання по приєднанню відрізняються лише конструкцією корпусу.
