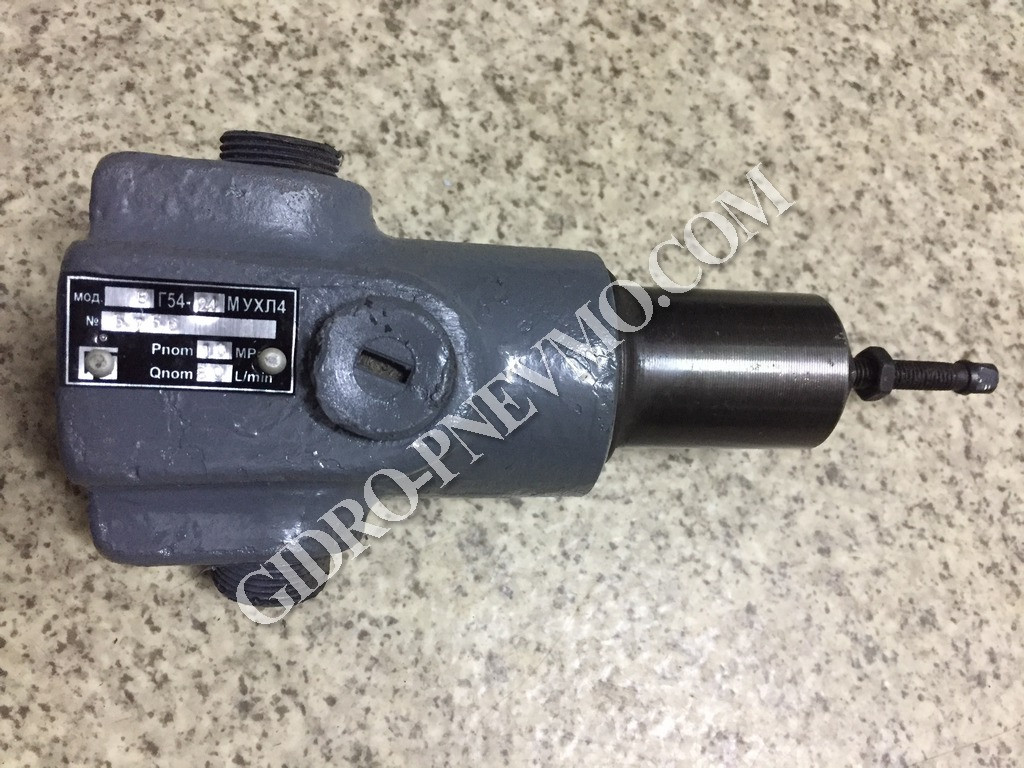

Клапан БГ54-24

Характеристики:

Клапан БГ54-24 - застосовується в станочном обладнанні і виготовлений з корпусу, золотника, тарілки, робочої пружини, стакана, гвинта.

Цей клапан трубний, має конічну різьбу і забезпечить безперебійну роботу обладнання.

На нашому сайті представлені клапани різних модифікацій. Якщо вам необхідно замовити БГ5424 зв'яжіться з нами. Ваше замовлення буде нами перевірене та відправлене в термін.

Гідроклапани тиску БГ54-24 використовуються в гідросистемах як:

- запобіжного гідроклапана - оберігає гідравлічні системи від перевантажень, коли робочий тиск підвищується і підтримують тиск на потрібному рівні

- гідроклапана послідовності для пропускання потоку робочої рідини при досягненні заданої величини тиску, яка визначається настроюванням пружини, в цьому потоці або керуючому

- переливного гідроклапана для підтримки заданого тиску шляхом безперервного зливу робочої рідини під час роботи

- гідроклапана різниці тисків для підтримки заданої різниці тисків, яка визначається настроюванням пружини, в підводиться і відводиться потоках робочої рідини або в одному з цих потоків і стороннього потоці.
В даний час дані клапани не виробляються.

Маркування:
по приєднанню: П - стикове; без букви - трубне.
по тиску: - А, Б, В, Д.

Конструкція і принцип дії

Гідроклапани тиску Г54-2

Різьбового виконання по приєднанню (рисунок а) складаються з наступних основних деталей: корпуса 5, ковпачка 7, золотника 2, пружини 3, регулювального гвинта 10 і втулки 9. Масло з напірної лінії підводиться в порожнину 3 і відводиться в зливну лінію через отвір 4. порожнина 3 через канал 12 в корпусі і малий отвір 13 з'єднана з нижньою торцевою порожниною 1 золотника 2. Верхня торцева порожнину 6 золотника з'єднана каналом 11 з отвором 4. Якщо тиск в напірній лінії менше тиску настройки, золотник 2 утримується п Ружин 8 в нижньому положенні, і його поясок розділяє порожнини 3 і 4. Коли тиск в системі зростає настільки, що зусилля від тиску масла на торець золотника в порожнині 1 долає зусилля пружини 8, відрегульоване гвинтом 10, і зусилля від тиску масла на протилежний торець золотника в порожнині 6, золотник 2 переміщається вгору, з'єднуючи порожнини 3 і 4, і масло під тиском перепускается в бак. Апарат працює в режимі переливного клапана. Мале отвір 13 служить для демпфірування коливань золотника. Різні виконання апарату по тиску відрізняються розмірами пружин і діаметрами золотників.

Стикового виконання по приєднанню відрізняються лише конструкцією корпусу (рисунок б), В стані поставки з заводу виробника гідроклапани тиску мають конструкцію, показану на малюнку. При необхідності зміни функції апарату споживач може переставляти пробки в отворах А, В, С і D. При цьому можливі чотири виконання по гідросхеми.
