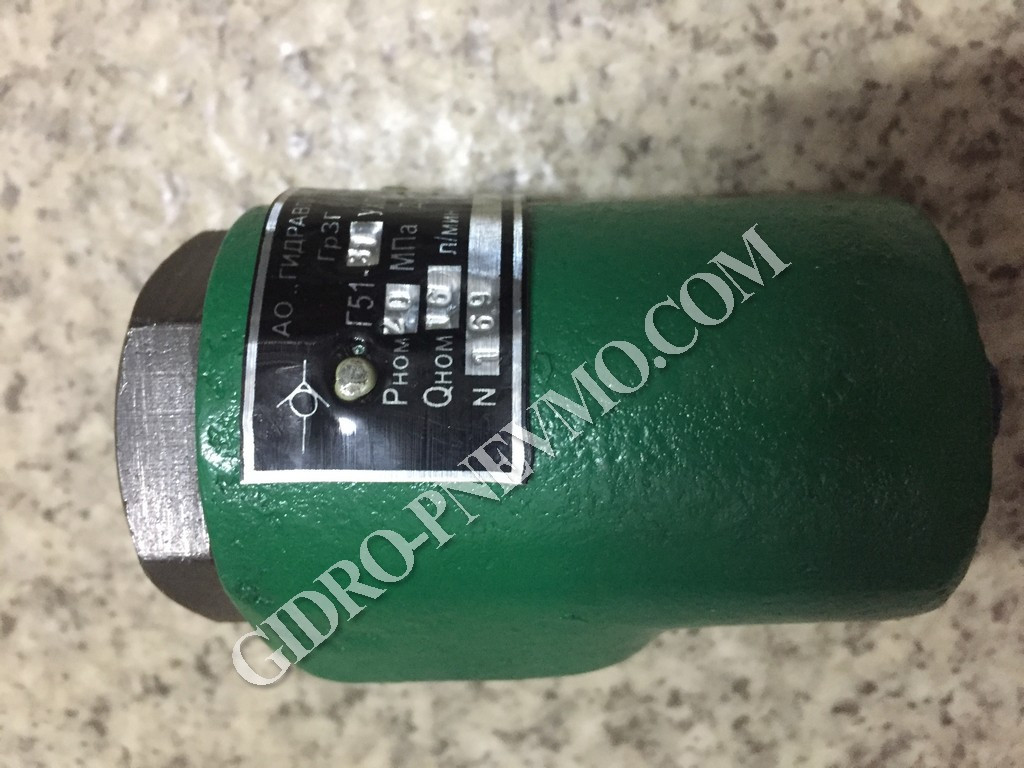

Клапан Г5131

Характеристики:

Гідроклапан Г51-31 потрібен для пропуску потоку масла в одному напрямку, а при зворотному русі, замикають потік в станочном обладнанні. Ще клапан зворотний підтримує тиск в зливних конструкціях гідросістемних маслопроводах.

Якщо вам необхідно замовити Г51-31 зв'яжіться з нами. Ваше замовлення буде нами перевірене та відправлене в термін.

Основна вимога до зворотних клапанів це їх герметичність. Особливо це стосується того періоду, коли вони знаходяться в закритому положенні. Вони також повинні мати великий гідравлічний опір, коли мова йде про відкритому положенні. Гідроклапани представлені в декількох виконаннях, в залежності від тиску відкривання в ліміті 0,05-0,5 МПа. Клапани з тиском, що перевищує норму, можуть бути використані в якості підпірних клапанів. Зворотні керовані клапани з номінальним опором створені для того, щоб пропускати прямий потік мінерального масла, а пропуск протилежної потоку можливий тільки в разі, якщо примусово відкривається запірний елемент за допомогою плунжера, керований гідравлічно.

За типом приєднання клапани також можуть відрізнятися виконанням:

Різьбове приєднання типово для моделей клапанів Г51-31, Г51-32, Г51-33, Г51-34, Г51-35

Фланцеве приєднання притаманне моделям клапана Г51-36, Г51-37

Габаритні і приєднувальні розміри (мм) гідроклапанів Г51-3 ...

Принцип дії клапанів Г51

Клапани зворотні Г51-31 і їх застарілі аналоги Г51-21 складаються з корпусу 1, до коническому сідла якого пробкою 5 через пружину 4 притиснутий плунжер 3. Масло, що підводиться в отвір 7, піднімає плунжер і проходить в відвідне отвір 2. При зміні напрямку течії тиск масла в отворі 2 (і порожнини 6) разом з пружиною 4 щільно притискає плунжер до сідла, виключаючи можливість зворотного потоку.
