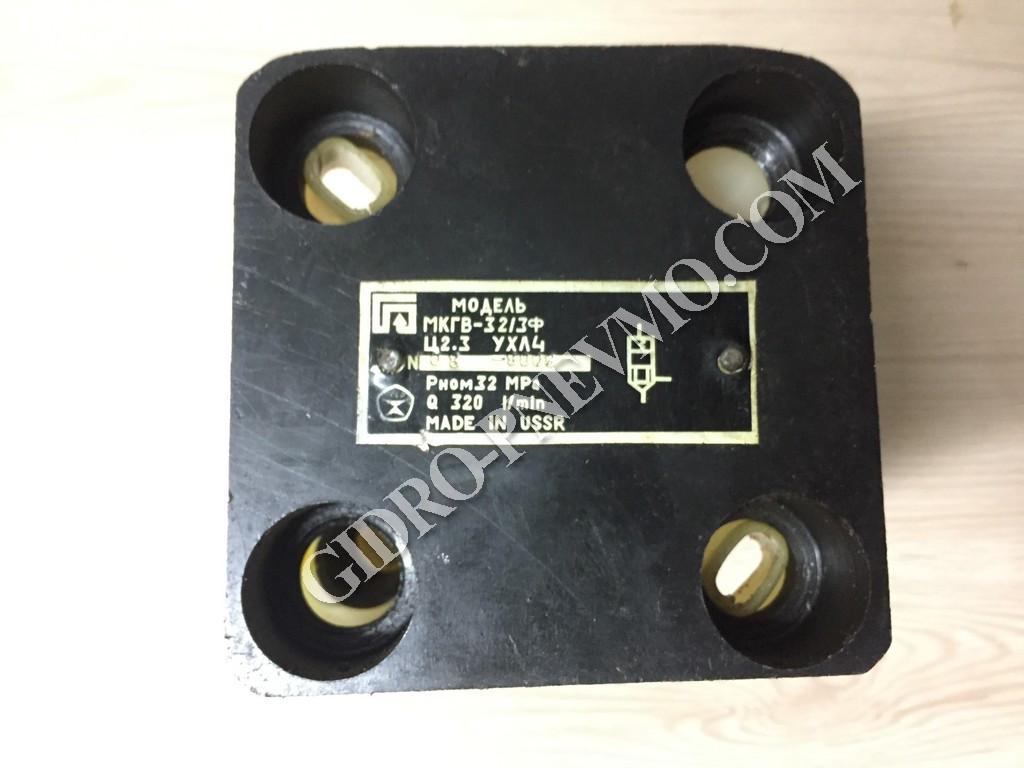

Клапан МКГВ32/3ФЦ2.3
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Клапан МКГВ-32/3ФЦ2.3 вбудований - застосовується в станочном обладнанні.
Клапан МКГВ-32/3ФЦ2.3 Ду=32мм. гідроуправляемий потрібен для герметичного замикання потоку робочої рідини в одному положенні запірного елемента і для вільного пропускання потоку робочої рідини в іншому положенні запірного елемента відповідно до керуючим гідравлічним або електричним сигналом.
Цей клапан забезпечить безперебійну роботу обладнання.
На нашому сайті представлені клапани різних модифікацій.
Якщо вам необхідно замовити клапан МКГВ32/3-ФЦ2.3 зв'яжіться з нами.
Ваше замовлення буде нами перевірене і відправлене в термін.
Структура умовного позначення
Технічні характеристики
| Найменування параметра | Дані для виконання гідроуправляемих клапанів по умовному проходу |
||||
| 16 | 25 | 32 | |||
| Тиск на вході, МПа: номінальне максимальне |
32 35 |
||||
| Максимально допустимий тиск на виході (в лінії відведення основного потоку робочої рідини) | 32 | ||||
| Тиск відкриття, МПа | 0,05 | 0,15 | 0,3 | ||
| Тиск управління, МПа максимальне мінімальне: для виконання з гідрозамками в лінії управління для виконання з гідрозамками в основній лінії для інших виконань |
32 Визначається за формулою: Pmin = Рв/1,5 Визначається за формулою: Pmin = Pa/10,5 Визначається за формулою: Pmin = (Pa - Pв)i + Pв, где i - співвідношення площ подклапанного і Надклапанний порожнин: i1 = 1/1,05 = 0,952; i2 = 1/1,6 = 0,625 |
||||
|
Витрата робочої рідини, л / хв: |
40 80 63 100 100 160 140 200 |
80 125 100 160 250 380 320 450 |
160 320 250 320 400 650 560 750 |
||
| Обсяг камери управління (для виконання з гідрозамками в основній лінії), см 3 | 2 | 5 | 8 | ||
| Співвідношення площ керуючого поршня і допоміжного клапана: для виконання з гідрозамками в лінії управління для виконання з гідрозамками в основній лінії |
2,5:1 16:1 |
||||
| Номінальний перепад тисків (при номінальній витраті), МПа, не більше: для виконання з гідрозамками в основній лінії для інших виконань | <0,25 <0,18 |
<0,22 <0,07 |
<0,25 <0,12 |
||
| Внутрішня герметичність (максимальні внутрішні витоку), см 3/хв, не більше: в сполученні "клапан - сідло" за основним запірного елементу (крім виконань VRUD - * / 3ЗФА) по направляючої частини основного запірного елемента по поршню в лінії управління для виконання з гідрозамками в основній лінії сумарні по сполученню "клапан-сідло" і спрямовуючої частини в основному запорном елементі для виконання МКГВ - */ЗФА в сполученні "клапан-сідло" в лініях управління в гідроуправляемих клапанах з елементом "АБО" і з зворотним клапаном. |
20 40 40 |
0,5 40 70 80 0,2 |
40 60 120 |
||
| Час спрацювання при номінальних значеннях тиску і витрати, з: максимальне для виконання: МКГВ-*/3Ф1Э...1 МКГВ-*/3Ф1Э...2 МКГВ-*/3Ф1Э...3 МКГВ-*/3Ф1ЭИ...1 МКГВ-*/3Ф1ЭИ...2 МКГВ-*/3Ф1ЭИ...3 МКГВ-*/3Ф1ЭИО...1 МКГВ-*/3Ф1ЭИО...2 МКГВ-*/3Ф1ЭИО...3 МКГВ-*/3Ф1ЭД...1 МКГВ-*/3Ф1ЭД...2 МКГВ-*/3Ф1ЭД...3 МКГВ-*/3Ф2Э...1 МКГВ-*/3Ф2Э...2 МКГВ-*/3Ф2Э...3 МКГВ-*/3ФЦ2Э...1 МКГВ-*/3ФЦ2Э...2 МКГВ-*/3ФЦ2Э...3 МКГВ-*/3ФЦ2ЭИ...1 МКГВ-*/3ФЦ2ЭИ...2 МКГВ-*/3ФЦ2ЭИ...3 МКГВ-*/3ФЦ2ЭИО...1 МКГВ-*/3ФЦ2ЭИО...2 МКГВ-*/3ФЦ2ЭИО...3 МКГВ-*/3ФЦ2ЭД...1 МКГВ-*/3ФЦ2ЭД...2 МКГВ-*/3ФЦ2ЭД...3 |
0,2 0,15 0,1 0,2 0,15 0,1 0,2 0,2 0,15 0,1 0,2 0,15 0,2 0,15 0,1 0,18 0,13 0,08 0,18 0,13 0,08 0,18 0,13 0,08 0,18 0,13 0,08 |
0,2 0,18 0,16 0,2 0,18 0,16 0,2 0,18 0,16 0,2 0,18 0,16 0,2 0,18 0,16 0,19 0,16 0,11 0,19 0,16 0,11 0,19 0,16 0,11 0,19 0,16 0,11 |
0,25 0,3 0,2 0,36 0,3 0,2 0,36 0,3 0,2 0,36 0,3 0,2 0,36 0,3 0,2 0,27 0,25 0,2 0,2 0,25 0,2 0,27 0,25 0,2 0,27 0,25 0,2 |
||
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
- Ціна: 5 300 ₴
