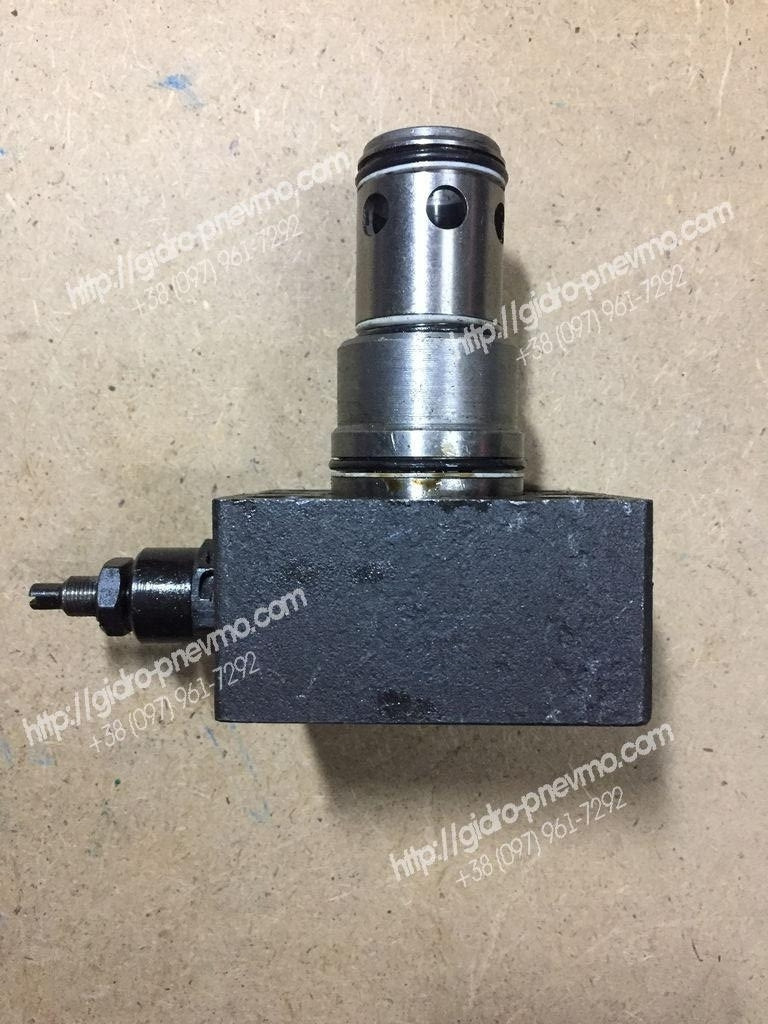

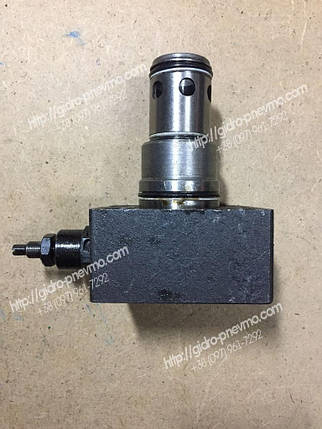

Клапан МКПВ 25/3Ф2П3
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Виконання по номінальному тиску настройки, МПа |
10, 20, 32 |
|
Максимальний тиск розвантаження, МПа |
0,5 |
|
Умовний прохід, мм |
25 |
|
Подача, л/хв |
160 |
Клапан запобіжний МКПВ25/3Ф2П3 вбудований забезпечить підтримку постійного тиску в системі, захистить від перезавантаження і розвантажить систему при великих робочих навантаженнях.
Клапан запобіжний МКПВ-25/3Ф2П3 підходить для використання в ливарних машинах, пресах, верстатах з обробки металу і т.д.
Діаметр умовного проходу: 25 мм.
Купити клапан запобіжний МКПВ25/3-Ф2П3 ми пропонуємо за ціною виробника. Забезпечимо відправку транспортним перевізником в мінімальні терміни.
Гідропневматика - інтернет-магазин гідравлічних комплектуючих і пневматики кращих світових брендів, в якості яких ми впевнені на 100%.
Структура умовного позначення
Схеми роботи запобіжних клапанів
| Позначення запобіжного клапана | Умовне позначення | Функціонування |
| МКПВ-4/3 |  |
Запобігання гідросистеми від перевантажень і підтримку налаштованого тиску |
| МКПВ-...3/Ф1 МКПВ-...3/Ф2 МКПВ-25/3П2 |
 |
Запобігання гідросистеми від перевантажень, підтримання налаштованого тиску і дистанційна розвантаження від тиску при з'єднанні гідролінії управління Х із зливною гідролінією. |
| МКПВ-.../3Ф3 МКПВ-25/3П3 |
 |
Запобігання гідросистеми від перевантажень і підтримку налаштованого тиску при включеному електромагніті керуючого гідророзподільника. розвантаження від тиску - при вимкненому електромагніті |
| МКПВ-.../3Ф4 МКПВ-25/3П3 |
 |
Запобігання гідросистеми від перевантажень і підтримку налаштованого тиску при вимкненому електромагніті керуючого гідророзподільника. Розвантаження від тиску при включеному електромагніті. |
| МКПВ-.../3Ф5 |  |
Запобігання гідросистеми від перевантаження і підтримку налаштованого тиску: Дистанційна разгрзука від тиску при з'єднанні гідролінії управління Х із зливною гідролінією. |
| МКПВ-.../3Ф6 |  |
Запобігання гідросистеми від перевантаження і підтримку налаштованого тиску: - на ступені низького тиску при вимкненому електромагніті; - на ступені високого тиску при включеному електромагніті. Дистанційна разгрзука від даленія при з'єднанні гідролінії управління Х із зливною гідролінією. |
| МКПВ-.../3Ф7 |  |
Запобігання гідросистеми від перевантаження і підтримку налаштованого тиску: - на ступені високого далвенія, при включеному електромагніті Е1; - на ступені низького тиску при включеному електромагніті Е2; Розвантаження від тиску в нейтральному положенні керуючого розподільника (при знеструмлених електромагнітах) або з'єднанні гідролінії Х із зливною гідролінією. |
| МКПВ-.../3Ф8 |  |
Запобігання гідросистеми від перевантажень і підтримка налаштованого тиску. Розвантаження гідросистеми від тиску при наявності керуючого тиску в гідролінії Х, що перевищує або рівного налаштованого, або з'єднанні гідролінії Z1 із зливною гідролінією. |
| МКПВ-.../3Ф9 |  |
Запобігання гідросистеми від перевантажень і підтримка налаштованого тиску: Розвантаження гідросистеми від тиску при наявності керуючого тиску в гідролінії Х, що перевищує або рівного налаштованому. |
| МКПВ-.../3Ф10 |  |
Запобігання гідросистеми від перевантаження і підтримка налаштованого тиску на одній з трьох ступенів настройки: - на ступені високого тиску, при включеному електромагніті Е1; - на ступені середнього тиску, при включеному електромагніті Е2; - на ступені низького тиску при нейтральному положеніі керуючого гідророзподільника (при знеструмлених електромагнітах). Дістанційне розвантаження від тиску при з'єднанні гідролінії управління Х із зливною гідролінією. |
| МКПВ-.../3Ф11 МКПВ-.../3Ф12 |
 |
Запобігання гідросистеми від перевантажень, підтримання налаштованого тиску. Дистанційне розвантаження від тиску при з'єднанні гідролінії управління Х із зливною гідролінією через зворотний клапан. |
| МКПВ-.../3Ф13 |  |
Запобігання гідросистеми від перевантаження і підтримку налаштованого тиску: - на ступені високого тиску, при вимкненому електромагніті; - на ступені низького тиску при включеному електромагніті. Дистанційне розвантаження від тиску при з'єднанні гідролінії управління Х із зливною гідролінією через зворотний клапан. |
| МКПВ-.../3Ф14 |  |
Запобігання гідросистеми від перевантаження і підтримку налаштованого тиску: - на ступені низького тиску при вимкненому електромагніті; - на ступені високого тиску, при включеному електромагніті. Дистанційна розвантаження від тиску при з'єднанні гідролінії управління Х із зливною гідролінією через зворотний клапан. |
Технічні характеристики
| Позначення запобіжного клапана | Величина для виконань по умовному проходу і номінальному тиску настройки | ||||||||
| 16 мм | 25 мм | 32 мм | |||||||
| 10 | 20 | 32 | 10 | 20 | 32 | 10 | 20 | 32 | |
| Тиск на вході, МПа: максимальне мінімальне |
10 12,5 0,5 |
20 25 2 |
32 35 5 |
10 12,5 0,5 |
20 25 2 |
32 35 5 |
10 12,5 0,5 |
20 25 2 |
32 35 5 |
| Максимальний тиск розвантаження, МПа | 0,35 | 0,5 | 0,5 | ||||||
| Діапазон регулювання тиску, МПа | 0,5-12,5 | 2-25 | 5-35 | 0,5-12,5 | 2-25 | 5-35 | 0,5-12,5 | 2-25 | 5-35 |
| Витрата робочої рідини, л / хв: номінальний максимальний мінімальний |
63 200 2 |
160 400 2,5 |
450 750 3 |
||||||
| Внутрішня герметичність (максимальні внутрішні витоку), см3/хв | 100 | 200 | 350 | 150 | 300 | 500 | 250 | 500 | 800 |
| Максимальне перевищення номінального давлнія настройки при миттєвому зростанні тиску, МПа | 2,5 | 2,5 | 3,5 | ||||||
| Зміна номінального тиску настройки при зміні витрати від номінального до мінімального, МПа, не більше | 0,7 | 1,7 | 1,8 | 1,5 | 1,5 | 2,0 | 1,2 | 1,7 | 2,0 |
| Час наростання тиску після припинення розвантаження, с, не більше | 0,2 | 0,2 | 0,2 | ||||||
| Момент сили настройки, Нм, не більше | 0,6 | 0,6 | 0,6 | ||||||
| Визначальний параметр (передана потужність), що дорівнює добутку величин номінального тиску і номінальних витрат, МПа х л/хв | 630 | 1260 | 2016 | 1600 | 3200 | 5120 | 4500 | 9000 | 14400 |
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Україна |
- Ціна: 3 980 ₴
