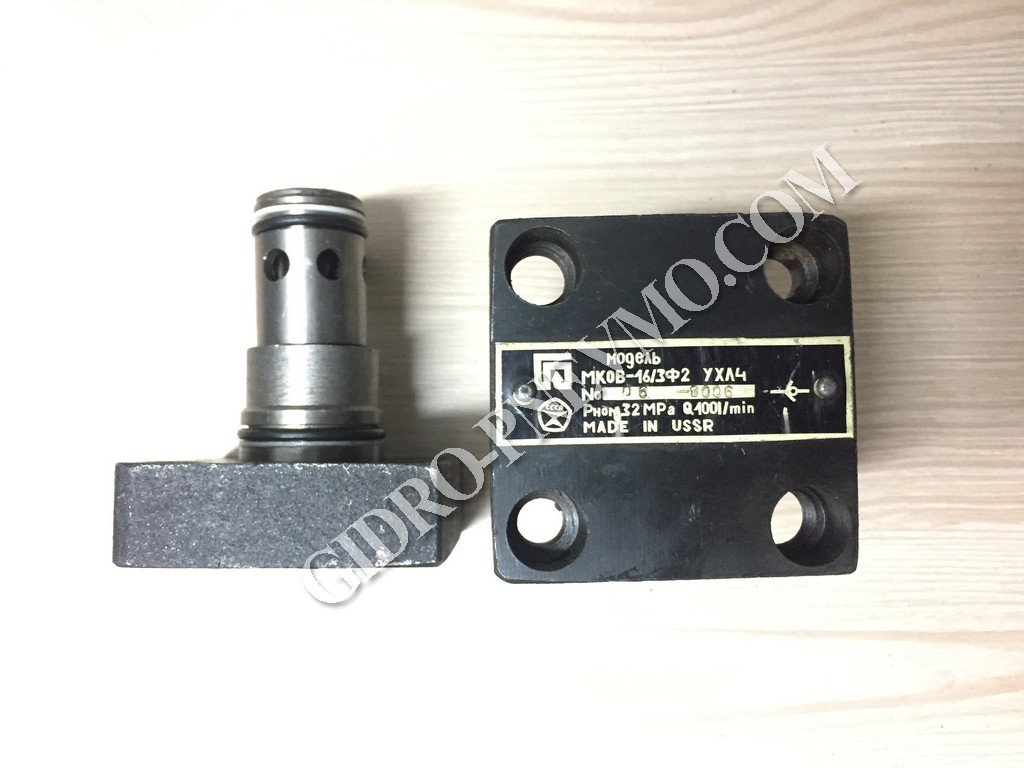

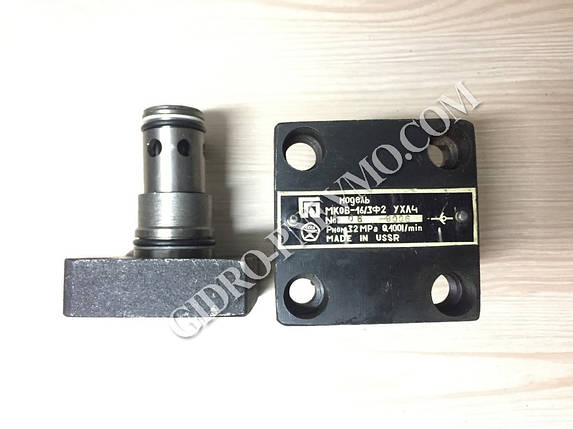

Клапан МКОВ16/3Ф2

Характеристики:

Клапан зворотний вбудований МКОВ16/3-Ф2 забезпечить пропускання рідини в одному напрямку. У зворотному напрямку пропускання рідини робочої замикається.

Клапан зворотний вбудований МКОВ16/3Ф2 підходить для використання в ливарних машинах, пресах, верстатах з обробки металу і т.д.

Діаметр умовного проходу: 16 мм.

Клапан зворотний вбудований МКОВ-16/3Ф2 ми пропонуємо за ціною виробника. Забезпечимо відправку транспортним перевізником в мінімальні терміни.

інтернет-магазин гідравлічних комплектуючих і пневматики кращих світових брендів, в якості яких ми впевнені на 100%.

Технічні характеристики

                        Структура умовного позначення

Условное графическое обозначение

P - отвір для входу робочої рідини під тиском; A - отвір для приєднання до інших пристроїв.

Склад, будова та робота вироба

Зворотний клапан складається з гільзи 1, в якій розміщений клапан 2, пружини 3, перехідної втулки 4 та фланця 5.
Зворотний клапан розміщений в монтажному гнізді гидроблока і уполтняется гумовими 6 і 7, а також захисними 8 і 9 кільцями.
Клапан 2, що має можливість осьового премещенія в гільзі 1, притиснутий пружиною 3 своєї конічної поверхнею до гострої крайки гільзи 1, забезпечуючи герметичне поділ гидроліній підведення Р і відведення А.
Зворотний клапан працює наступним чином.
Підведений в гідролінію Р (з торця гільзи 1) потік робочої рідини впливає на клапан 2 і, долаючи зусилля пружини 3, переміщує його вздовж осі гільзи 1. При цьому забезпечується пропускання потоку робочої рідини в гідролінію А.
При підведенні потоку робочої рідини в гідролінію А (збоку гільзи 1) клапан 2 під впливом пружини 3 і тиску робочої рідини притискається до гострої крайки гільзи 1 і герметично розділяє гідролінію А і Р.

1 - гільза; 2 - клапан; 3 - пружина; 4 - втулка перехідна; 5 - фланець; 6, 7 - кільця гумові; 8, 9 - кільця захисні; Р - гидролінія підведення; А - гидролінія відведення;
