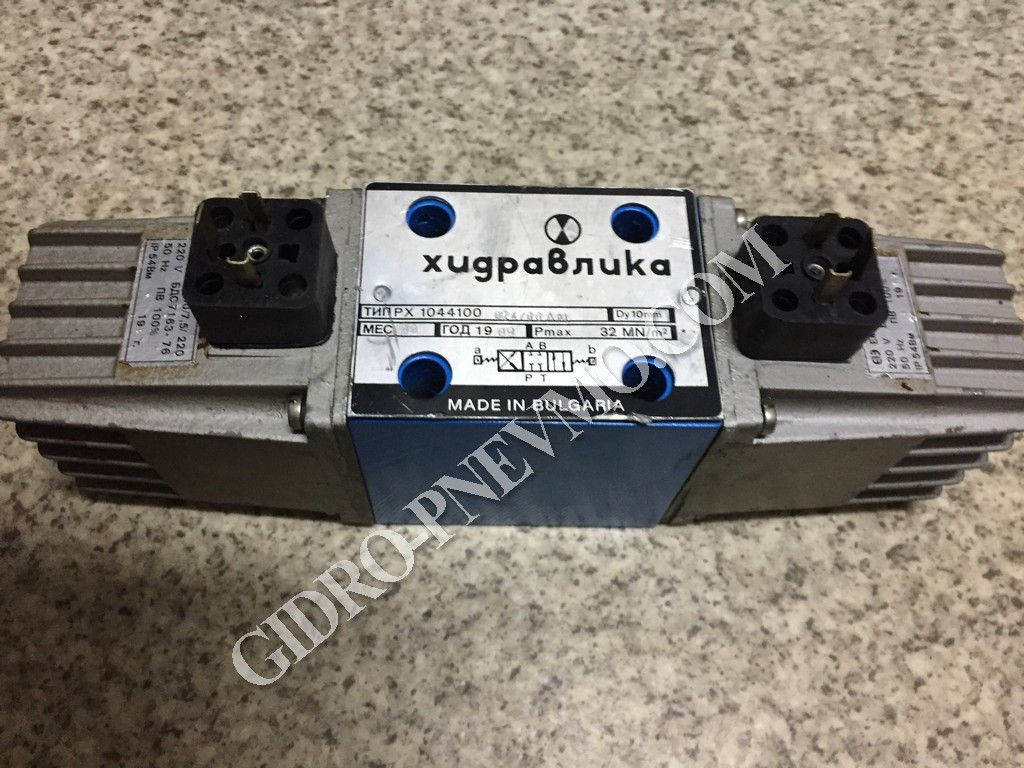

Гідророзподільник РХ1044100
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Характеристики:
|
Тиск, МПа |
32 |
|
Умовний прохід, мм |
10 |
|
Гідравлічна схема золотника |
44 |
|
Напруга електромагніту, В |
24; 110; 220 |
|
Подача, л/хв |
25-40 |
|
Вага, кг |
6 |
В нас в наявності тільки НОВІ та ОРИГІНАЛЬНІ.
Гідророзподільник РХ1044100 золотниковий з електромагнітним керуванням - застосовується в станочном обладнанні. Виготовлений з корпусу, золотника, зворотних пружин, електромагнітів і ін.
Гідророзподільник служить для пуску, зупинки і керування напрямком потоку рідини в системах гідравліки верстата.
Гідророзподільник РХ10-441 ХІДРАВЛІКА забезпечить безперебійну роботу обладнання.
Навантажувач ковшовий шнековий КШП-6УМ або зернонавантажувач ковшовий шнековий КШП-6 має в своїому складі три таких розподілювача на 380 вольт!
На нашому сайті представлені розподільники різних модифікацій.
Якщо вам необхідно замовити РХ10.44100 зв'яжіться з нами.
Ваше замовлення буде нами перевірене і відправлене в термін.
Пристрій і принцип дії
Розподільник складається з корпусу 1 в якому виконані канали для підведення і відведення робочої рідини. Зливні порожнини об'єднані зверху каналом, який глушиться штифтом 3.
У центральному отворі корпусу розташований золотник 2, що встановлюється у вихідну позицію пружиною 8 через шайби 9. До торців корпусу кріпляться електромагніти управління 4 маслонаполненного типу.
У конструкції з одним електромагнітом, електромагніт кріпиться до першого торця, а з іншого боку встановлюється кришка 5.
Ущільнення електромагнітів і кришки здійснюється за допомогою гумових кілець 6.
Електромагніти з кнопкою ручного перемикання дозволяють зробити перемикання золотника при знеструмленому електромагніті.
Монтується гідророзподільник нижньою (стиковою) площиною на панель або приєднувальну плиту 10 і ущільнюється гумовими кільцями круглого перетину.
ПРАЦЮЄ ГІДРОРОЗПОДІЛЬНИК наступним чином
При включенні електромагніта золотник переміщається з вихідного положення (позиції) в крайнє, забезпечуючи з'єднання каналів відповідно до гідросхеми.
При відключенні електромагніту золотник повертається у вихідну позицію під дією пружини.
Технічні характеристики РХ10
|
Параметр РХ10 |
Норма |
|
Умовний прохід, мм |
10 |
|
Тиск на вході, МПа (кгс/см²) |
|
|
- номінальний |
32 (320) |
|
- максимальний |
32 (320) |
|
- мінімальний |
0 |
|
Максимально допустимий тиск на зливі, МПа (кгс / см²): |
15 (150) |
|
Тиск управління, МПа (кгс / см²) до гідророзподільника з гідравлічним управлінням |
|
|
|
|
|
- максимальний |
6 (60) |
|
- мінімальний |
0,8 (8) |
|
Максимально допустимий тиск в дренажної порожнини, МПа |
0,05 |
|
Витрата робочої рідини на лінії Р-А (В), л / хв. |
|
|
а) номинальна для: |
|
|
- схеми 64 и 64А |
20 |
|
- схеми 14, 54, 154, 573 и 573Е с электрогідравличним та гідравличним |
20 |
|
управлінням |
32 |
|
- інших схем |
см. табл.1 |
|
б) максимальний |
|
|
Максимальна тривалість включення при номінальних значеннях |
|
|
тиску і витрати, хв. |
10 |
|
Внутрішня герметичність (максимальні внутрішні витоки по кожній |
|
|
лінії), см³/хв. при тиску: |
|
|
- 10 МПа |
35 |
|
- 32 МПа |
150 |
|
Час спрацювання при номінальних значеннях тиску і витрати, з, не більше, для: |
|
|
а) гілророзподільника з електричним управлінням: |
|
|
- з магнітами змінного струму (час включення / час відключення) |
0,05/0,03 |
|
- з магнітами змінного струму з випрямлячем Д, Д1 і Д2 (час включення / час відключення) |
0,094/0,07 |
|
- з магнітами постійного струму (час включення / час відключення) |
0,094/0,07 |
|
б) гідророзподільника з гідравличним управлінням: |
0,06/0,06 |
|
|
|
|
Максимальне число спрацьовувань гідророзподільника в |
|
|
- для змінного струму |
7200 |
|
- для постійного струму |
15000 |
|
Максимальний кут підйому кулачка гидрораспределителя з механічним |
|
|
керуванням від ролика, град |
30 |
|
Зусилля, необхідне для управління або настройки гідророзподільника, |
|
|
Н (кгс) (пред. відкл. ±5%): |
|
|
- для гідророзподільника з ручним керуванням з пружинним поверненням |
|
|
золотника |
|
|
- для гідророзподільника з механічним управлінням |
50 (5) |
|
- двопозиційного |
120 (12) |
|
- трьохпозиційного |
160 (16) |
|
Маса (без робочої рідини), кг, не більше: |
|
|
- для ВЕ10, ПЕ10, 1РЕ10, РХ10 |
6,1 |
|
- для ВХ10, 1РХ10 |
3,7 |
|
- для ВМР10, 1РМР10, |
3,8 |
|
- для ВММ10, 1РММ10 |
4 |
| Основні атрибути | |
|---|---|
| Виробник | Всесвіт |
| Країна виробник | Болгарія |
- Ціна: 6 920 ₴
