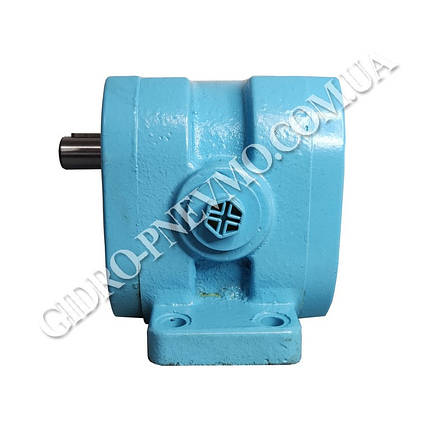

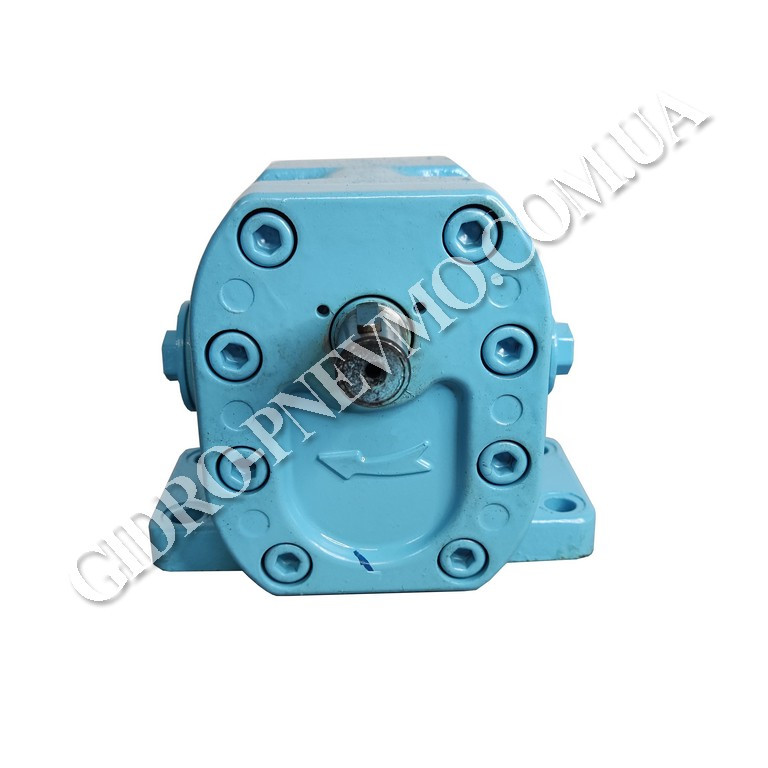

Г11-22 насос

Характеристики:

Насос Г11-22 шестерінчастий складається з корпусу, передній і задній кришок, валів, шестерень, прокладок, підшипників або втулок, кріпильних болтів і т.д. і застосовується в станочном обладнанні для подачі масла, де тиск 2,5 МПа і частота обертання валу 1450 об / хв.

Насос Г1122  забезпечить безперебійну роботу обладнання.

На нашому сайті  представлені насоси різних модифікацій.

Якщо вам необхідно замовити Г11-22 зв'яжіться з нами.

Ваше замовлення буде нами перевірене та відправлене в термін.

Опис конструкції і принципу роботи шестеренних насосів типу Г11-22

У розточеннях корпусу 1 насоса розміщені два сталевих загартованих зубчастих колеса 15 і підшипники ковзання, виконані у вигляді чотирьох монолітних втулок 8. Колеса з допомогою шпонок 12 пов'язані з провідним 9 і веденим 11 валами. Робочий комплект (зубчасті колеса, втулки, вали) утримується в корпусі кришками 13 і 16, причому остання містить манжетное ущільнення 17. У осьовому напрямку колеса фіксуються щодо валів пружинними кільцями 10, що допускають можливість самоустановки коліс щодо пов'язаних торцевих поверхонь втулок 8. У валах 9 і 11 виконані отвори 5, а на поверхні кришки 13 - канавки 4, службовці для відводу витоків масла у всмоктувальну лінію. При обертанні зубчастих коліс збільшується обсяг камери 3 насоса, розташованої з боку виходу зубів із зачеплення, і вона заповнюється маслом через отвір 2, пов'язане з всмоктуючої лінією. У зоні робочої камери 7 зуби входять в зачеплення, витісняючи масло з межзубьевих западин в напірну лінію через отвір 14. Для виключення замикання масла в межзубьевих западинах на торцевих поверхнях втулок 8 виконані розвантажувальні канавки 6. Для поліпшення умов всмоктування камера 3 розширена спеціальної фрезеруванням, а камера 7 виконана у вигляді вузької щілини для зменшення неврівноважених радіальних навантажень, що діють на зубчасті колеса.


Габаритні і приєднувальні розміри насосів
