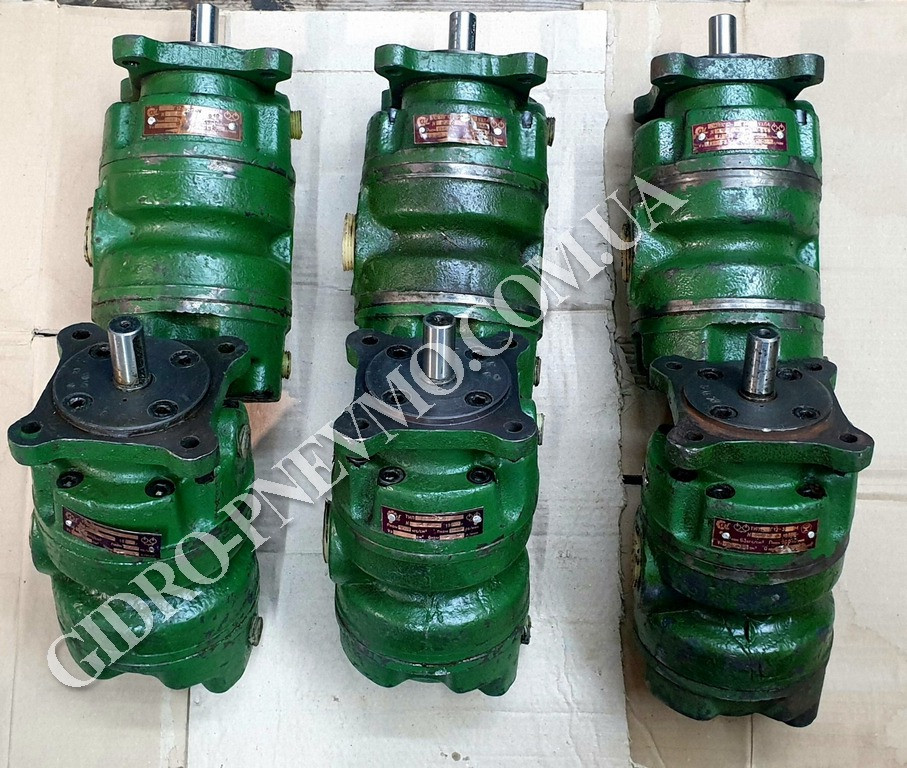

Насос 35БГ12-23М

Характеристики:

Насос 35БГ1223М пластинчастий двопоточний складається з корпусу, фланця, вала, ротора з пластинами, статора, гумових ущільнень, підшипника, пружин, кріпильних болтів і т.д. і застосовується в станочном обладнанні для подачі масла, де тиск 12,5 МПа і частота обертання валу 1500 об/хв.

Напрямок обертання вала насоса ПРАВЕ.

За особливим замовленням насоси можуть виготовлятися З ЛІВИМ напрямком обертання валу.

У замовленні слід чітко вказувати типорозмір насоса і напрямок обертання валу.

Насос пластинчастий 35БГ12-23М забезпечить безперебійну роботу обладнання.

На нашому сайті ГІДРОПНЕВМАТИКА представлені насоси різних модифікацій.

Якщо вам необхідно замовити 35БГ1233М зв'яжіться з нами.

Ваше замовлення буде нами перевірене і відправлене в термін.


Габаритні і приєднувальні розміри двопоточних насосів ГАБАРИТ 1+1:

35БГ12-23М

I- всмоктування, II- нагнітання

ПОРЯДОК  ВСТАНОВЛЕННЯ  І  ПЕРШОГО  ПУСКУ!

1. Насос встановлюйте в будь-якому положенні вище або нижче рівня масла.

З'єднання вала насоса з приводним валом виконуйте за допомогою пружної муфти.

Максимальний радіальний зсув осей валів 0,1 мм.

Максимальний кут перекосу 1 градус.

      Недотримання цієї вимоги призводить до передчасного виходу з ладу насоса.

2. Напрямок обертання визначайте по стрілці на корпусі насоса.

3. Трубопроводи повинні бути з плавними вигинами, ретельно очищені і повинні мати надійне ущільнення приєднання до насоса. Діаметр всмоктувального трубопроводу, його довжину і додаткові з'єднання вибирайте з умови, щоб швидкість на всмоктування не перевищувала 1,5 м / с, тиск на вході в насос було в межах від 0,12 до 0,08Мпа.

4. Усередині бака місткістю не менше двохвилинній подачі насоса встановіть перегородку висотою 2/3 рівня масла для відділення всмоктуючої і зливний порожнин. Всмоктуючий і зливний трубопроводи занурюйте в бак на відстані двох діаметрів труби від дна.

5. При монтажі гідросистеми забезпечте запобігання повного зливу масла з насоса після його зупинки.

Перед першим пуском налийте олію в насос і виверніть гвинт запобіжного клапана до нульової настройки.

Для захисту насоса і гідросистеми від перевантажень запобіжний клапан налаштуйте на тиск не більше 14МПа!
